全彩LED

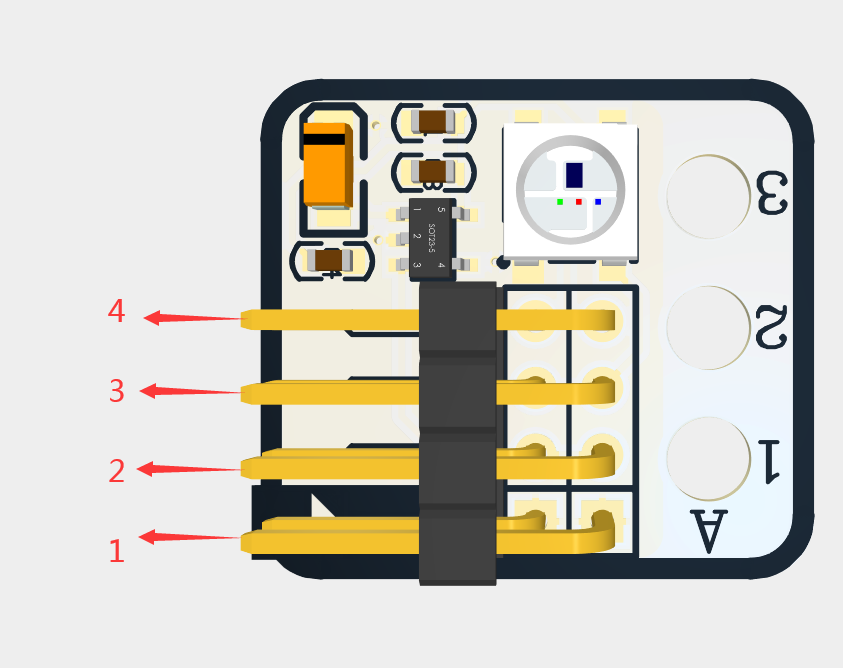

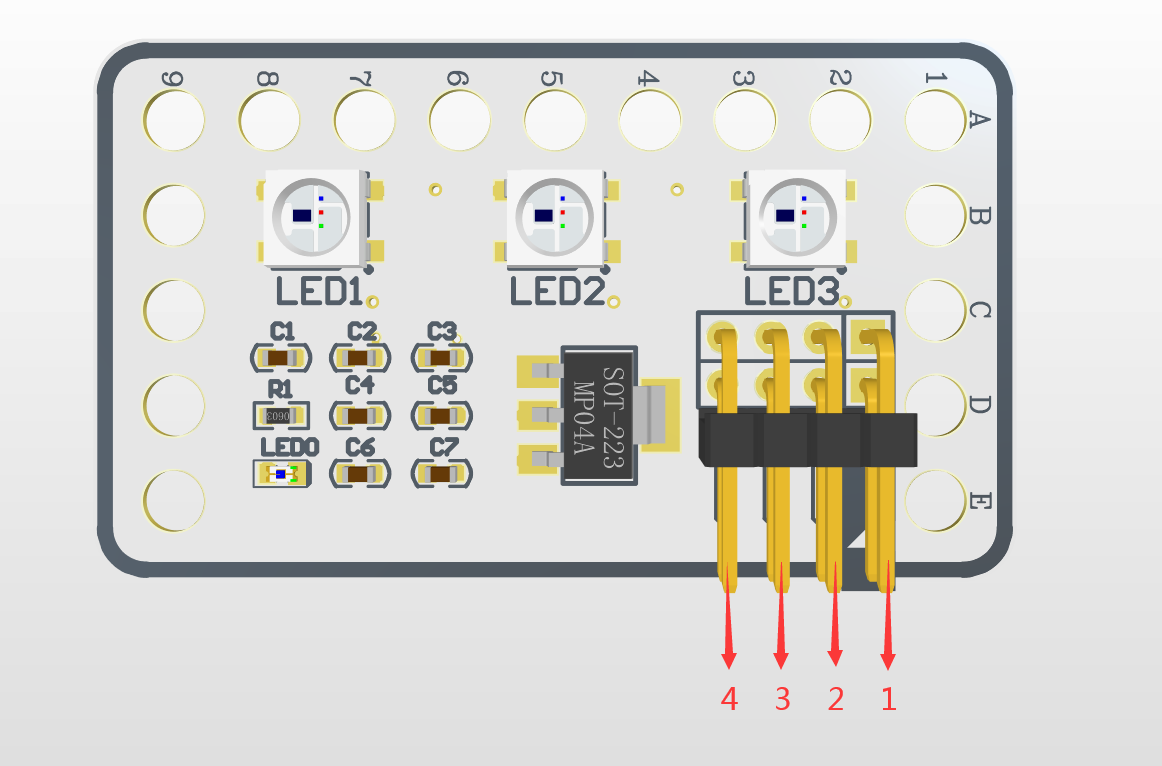

1 全彩LED灯模块样式图

• 如上图所示，全彩LED灯模块有一个灯和三个灯两种规格，但是两种规格的模块接口都是一样的。模块总共有四组排针接口，但是只有前三组为有效接口，接线时根据编程可用3P的排线也可用4P的排线。
  下面介绍一下这四组排针：
  1、电源负极接线引脚，需与CPU板上的电源负极脚相连。
  2、电源正极接线引脚，需与CPU板上的电源正极脚相连。
  3、信号引脚1，该引脚必须接线。
  4、无效引脚。
• 注意：这两种规格的全彩LED等模块虽然接口是一样的，但是代码块却是不一样的，编程的时候推荐分别用对应的代码块。

1.1 推荐的接线方式图

• 图略
  注意：全彩LED灯模块需接到CPU板上标识有 OUTx（x=1,2,3,4,5,6,7,8） 的一排引脚上，用3P、4P排线 接线均可。

1.2 上电图

• 图略

2 编程特点

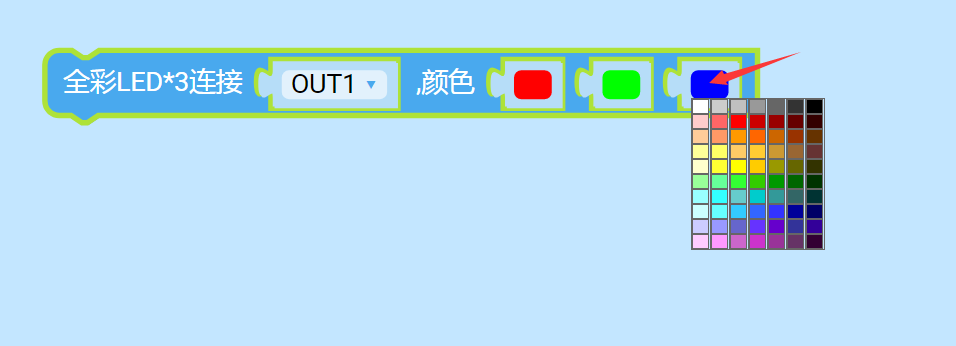

• 以全彩LDEx3为例说明该模块编程特点。如上图所示为全彩LEDx3模块其中一个代码块，代码块有三个颜色选择框，点击每个选择框均会有一个下拉菜单进行其他颜色选择。这三个颜色选择框分别对应模块上三个全彩LED灯的颜色，当下载运行以后，模块上三个全彩LED灯将按代码块中对应的颜色亮起。

2.1 编程示例图

2.2 编程示例图

• 图略

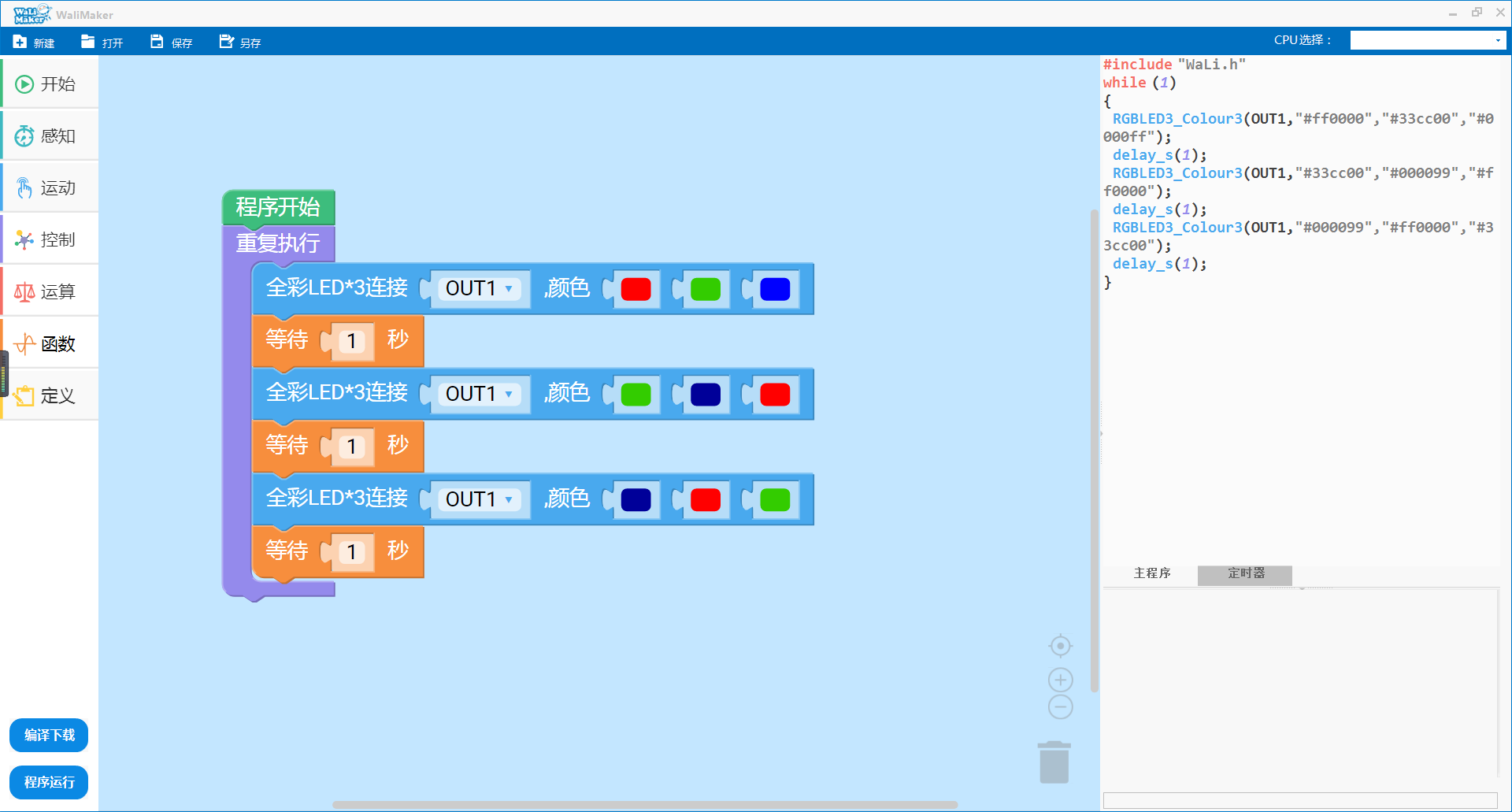

• 该例程是一个接在OUT1的LEDx3模块红绿蓝三色流水灯。

3 模块返修帮助

当出现以下情况时可联系售后进行返修：

• 在正确编程和接线的前提下，全彩LED灯模块无反应(现象与代码不符合)的情况即可返修。
• 因接线错误导致模块烧坏的情况即可返修。

4 注意

• 如有问题请 钉钉/微信 联系售后解决。
• 模块说明书可能存在一些错漏与不足之处，如有发现还望大家帮忙指出，感谢！
