红外遥控器接收

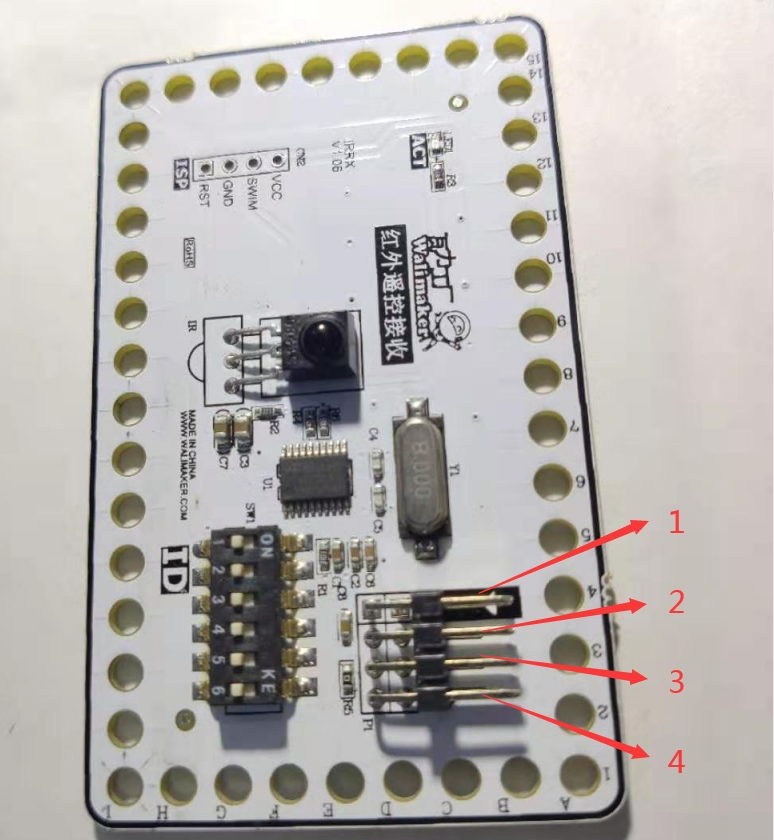

1 红外遥控器接收板样式图
- 如上图所示(有部分版本为3排针),红外遥控器接收板总共有四组排针接口,但是只有前三组为有效接口(因此3P排针版本和4P排针版本接口功能是一样的),接线时可用3P、4P的排线。
下面介绍一下这四组排针:
1、电源负极接线引脚,需与CPU板上的电源负极脚相连。
2、电源正极接线引脚,需与CPU板上的电源正极脚相连。
3、信号引脚1,该引脚必须接线。
4、无效引脚。
注意:接线时一定要严格按照 ''模块负极对CPU板负极,模块正极对CPU板正极'' 的原则进行接线, 切记不要正负极反接,或者将模块信号引脚接到电源正极或者负极。

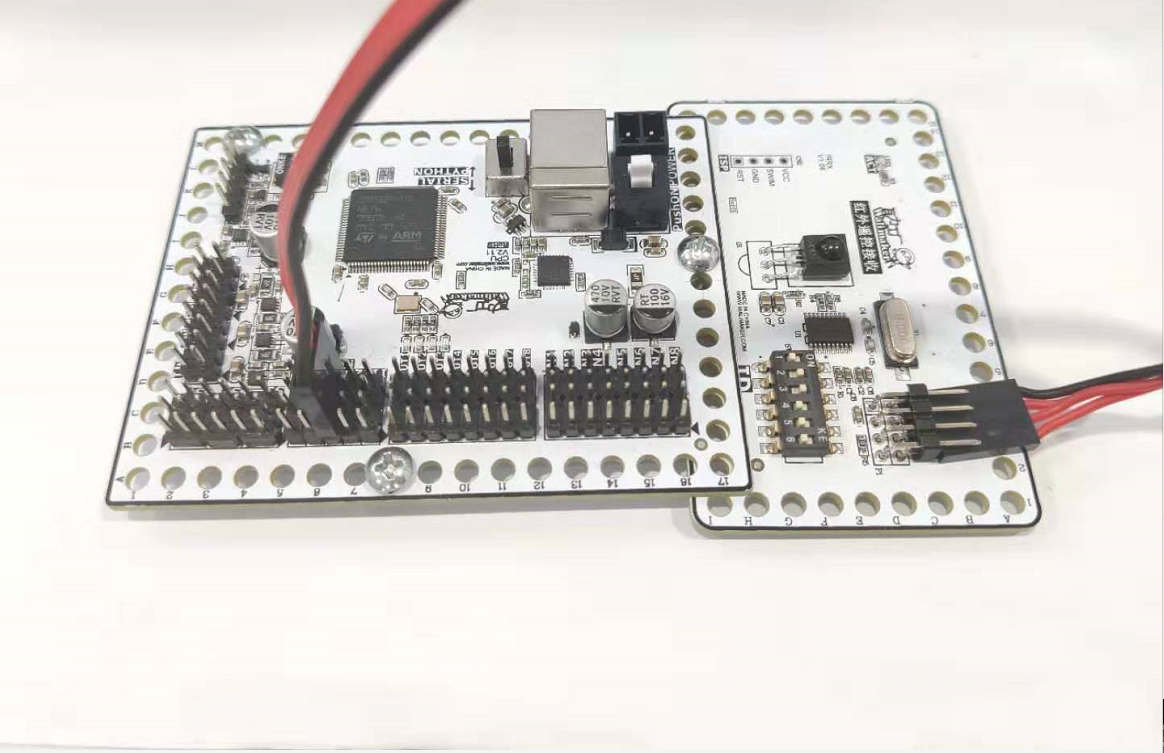

1.1 推荐的接线方式图
注意:红外遥控器接收板需接到CPU板上标识有 U1 U2 U3 的一排引脚上, 3P、4P 排线接线均可。上图中,模块与CPU板 U1 口相连。
1.2 上电图
- 图略。
注意:正确接线并按下电源开关后,红外遥控器接收板和CPU板不应出现冒烟、发出烧焦味道的情况。否则极有可能是接线错误,此时应迅速关掉电源或者拔掉排线,以防模块和CPU板因接线问题而导致的进一步损坏。

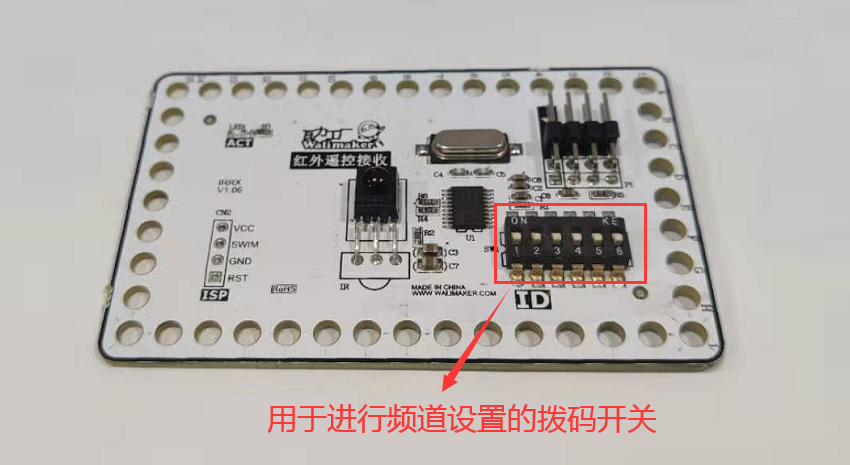

1.3 频道拨码介绍
- 考虑到同一个场地可能有多套红外遥控器同时使用,红外遥控器之间势必会相互干扰。利用红外遥控器发射板和接收板上的拨码进行频道设置可防止干扰。
- 红外遥控器发射板和接收板上均有一组拨码开关,可利用这组拨码开关对发射板和接收板分别进行频道设置,只有发射板与接收板频道一致时才能进行正确通信。
- 每一组拨码开关均有6个开关,每个开关均有两种状态——开/关,因此最多可设置2^6=64个频道。也就是说同一块场地最多可同时使用64套红外遥控器而相互之间不会产生干扰。
2 编程特点
- 红外遥控器接收板能够接受红外遥控器发射板发出的按键信号,红外遥控器接收板再通过信号引脚1将信号数据传递给CPU。接收到信号时,红外遥控器接收板上蓝色指示灯将会亮起(以此判断发射角度是否能够完整传达红外信号)。

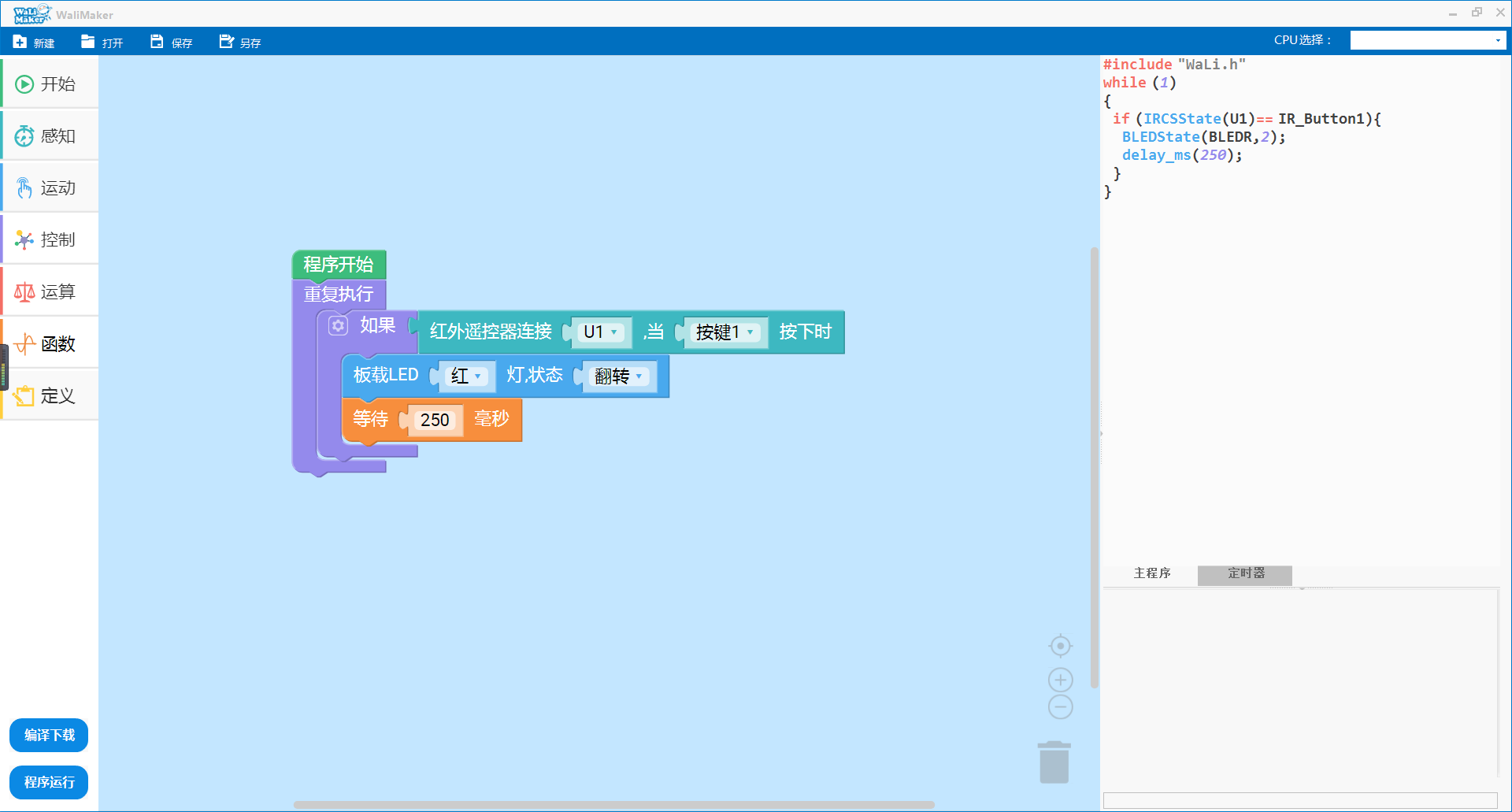

2.1 编程示例图
2.2 示例现象图
- 图略。
- 正确接线和下载代码运行后,当红外遥控器发射板持续1按下按键1,红外遥控器接收板接收到信号后板载LED红灯将会闪烁。
3 模块返修帮助
当出现以下情况时可联系售后进行返修:
- 正确接线与编程的前提下,红外遥控器接收板能接收到红外遥控器发射板发出的信号(红外遥控器接收板上蓝色LED灯能够随着按键动作亮起),但是未出现应该出现的编程现象。该情况大多是有过接线问题导致红外遥控器接收板部分电路损坏导致的。
- 发生接线错误导致模块烧坏(此时闻到明显烧焦的气味且模块编程现象不对可确认为烧坏)的情况。
- 因其他问题联系售后确认模块有问题后直接返修。
4 注意
- 如有问题请 钉钉/微信 联系售后解决。
- 模块说明书可能存在一些错漏与不足之处,如有发现还望大家帮忙指出,感谢!
