光敏传感器

1 光敏传感器模块样式图

• 如上图所示，光敏传感器模块总共有四组有效排针接口，但接线时根据编程可用3P的排线也可用4P的排线(后面说明)。
  下面介绍一下这四组排针：
  1、电源负极接线引脚，需与CPU板上的电源负极脚相连。
  2、电源正极接线引脚，需与CPU板上的电源正极脚相连。
  3、模拟信号引脚，编程时需采集模拟信号值时须接线。
  4、数字信号引脚，编程时检测需检测有误感应时须接线。
  附：由上可知，3P线只能进行采集模拟信号的编程，而4P线可两者同时进行，因此推荐用4P线进行接线。
  注意：接线时一定要严格按照 ''模块负极对CPU板负极，模块正极对CPU板正极'' 的原则进行接线， 切记不要正负极反接，或者将模块信号引脚接到电源正极或者负极。

1.1 推荐的接线方式图

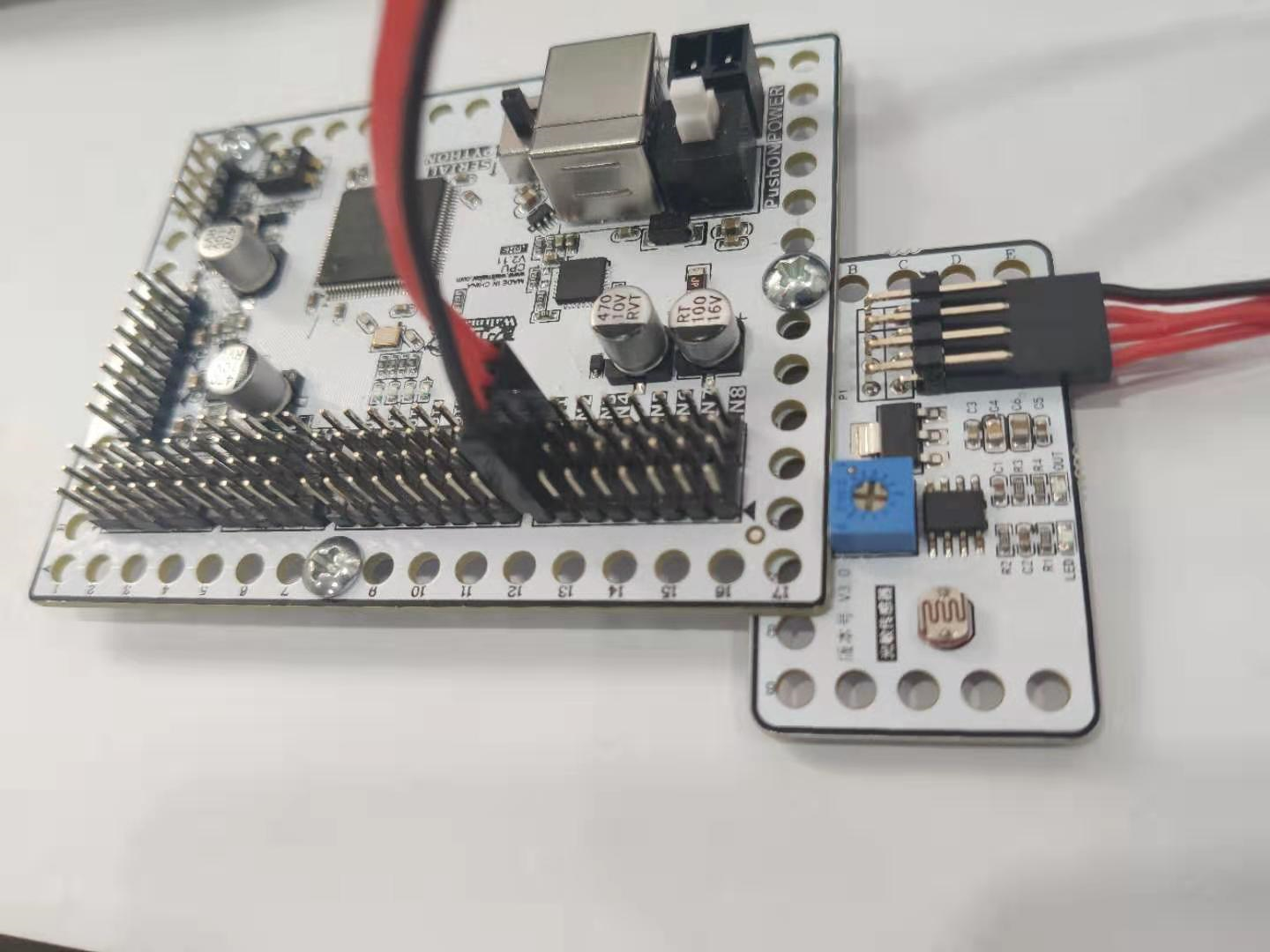

注意：光敏传感器模块需接到CPU板上标识有 INx（x=1,2,3,4,5,6,7,8） 的一排引脚上，推荐用 4P排线 接线。上图中，模块与CPU板 IN1口相连。

1.2 上电图

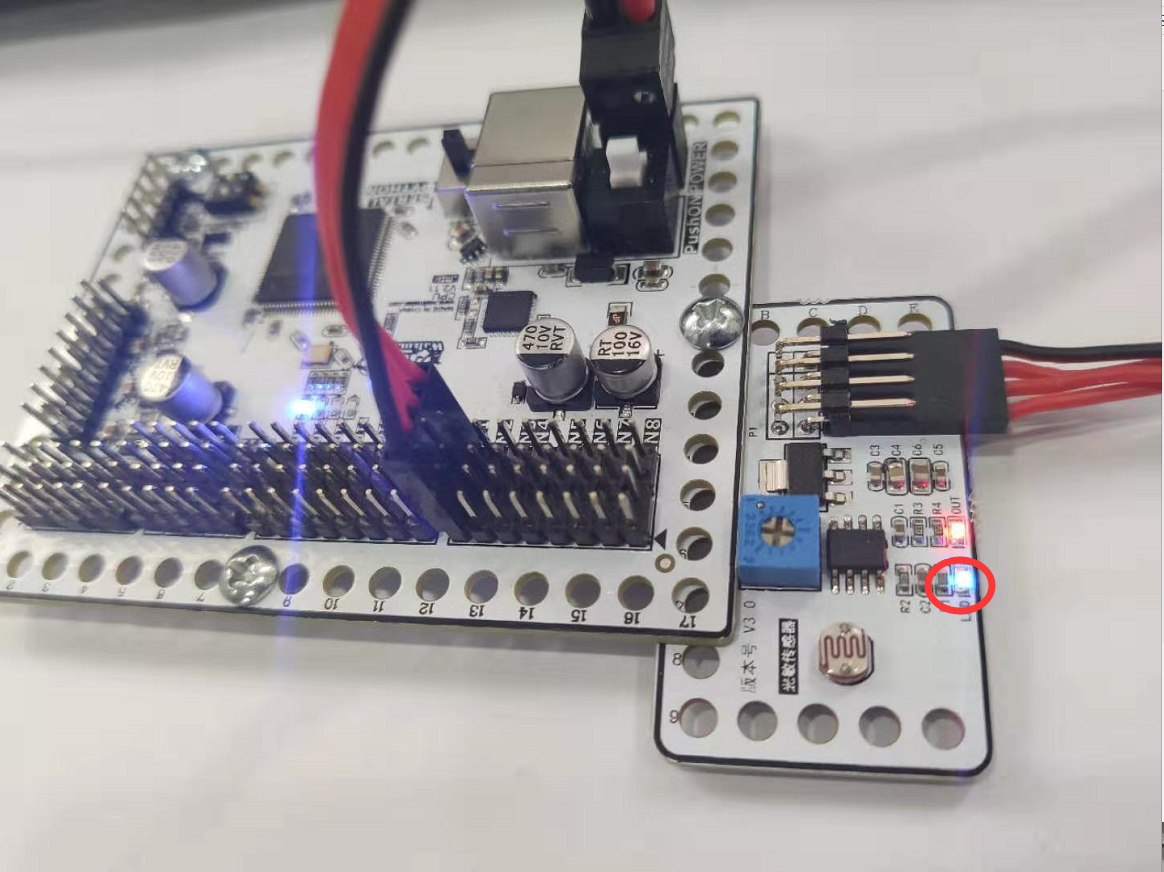

正确接线并按下电源开关后（未编程时），光敏传感器上蓝色电源指示灯亮起，如下图所示。

注意1：当按下电源开关上电后光敏传感器蓝色电源指示灯未亮起时，极有可能是接线错误，此时应迅速关掉电源或者拔掉4P排线，以防模块和CPU板因接线问题而导致的进一步损坏。
注意2：CPU板上的蓝色LDE亮起表示程序正在运行而非电源指示灯，注意与模块电源指示灯区分开来。

2 编程特点

• 光敏传感器可进行数字量信号编程与模拟量信号编程，数字量信号编程为检测模块是否有感应信号，模拟量信号编程为采集模拟量信号值，两种编程方式均有对应的代码块。下面将对两种编程方式进行介绍。

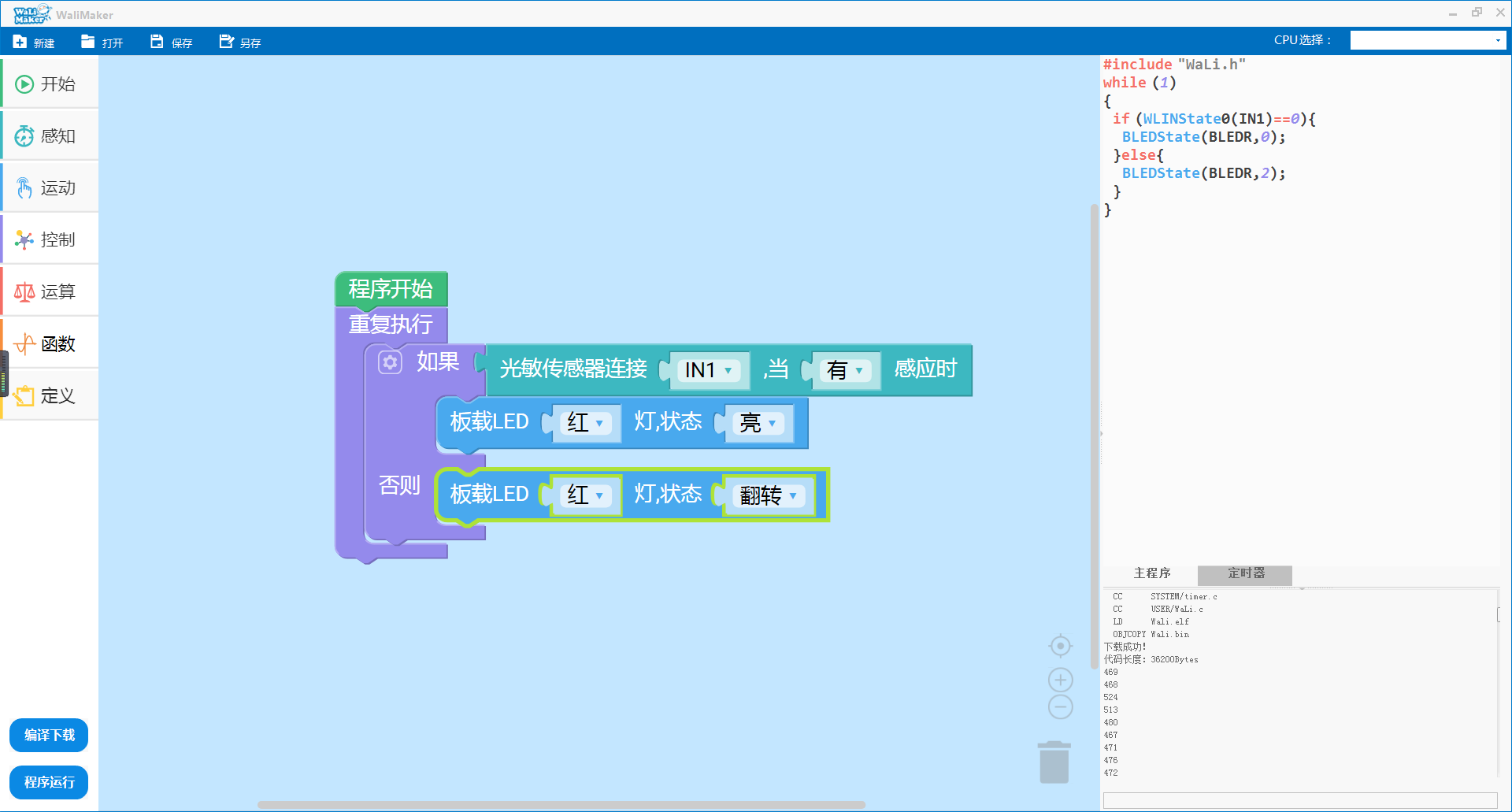

2.1 数字量信号编程示例图

2.2 数字量信号编程现象图

• 图略
• 实验前先调节模块上的淡蓝色电位器，直到模块上红色感应指示灯由灭变亮(红色感应指示灯刚好由灭变亮后继续调节电位器可增大模块检测的热度阈值)，将光敏传感器上的传感探头用黑色物体遮住，光敏传感器模块上红色感应指示灯亮起（有感应），CPU板上的板载红色LED灯也随着亮起。

2.3 模拟量信号编程示例图

2.4 模拟量信号编程现象图

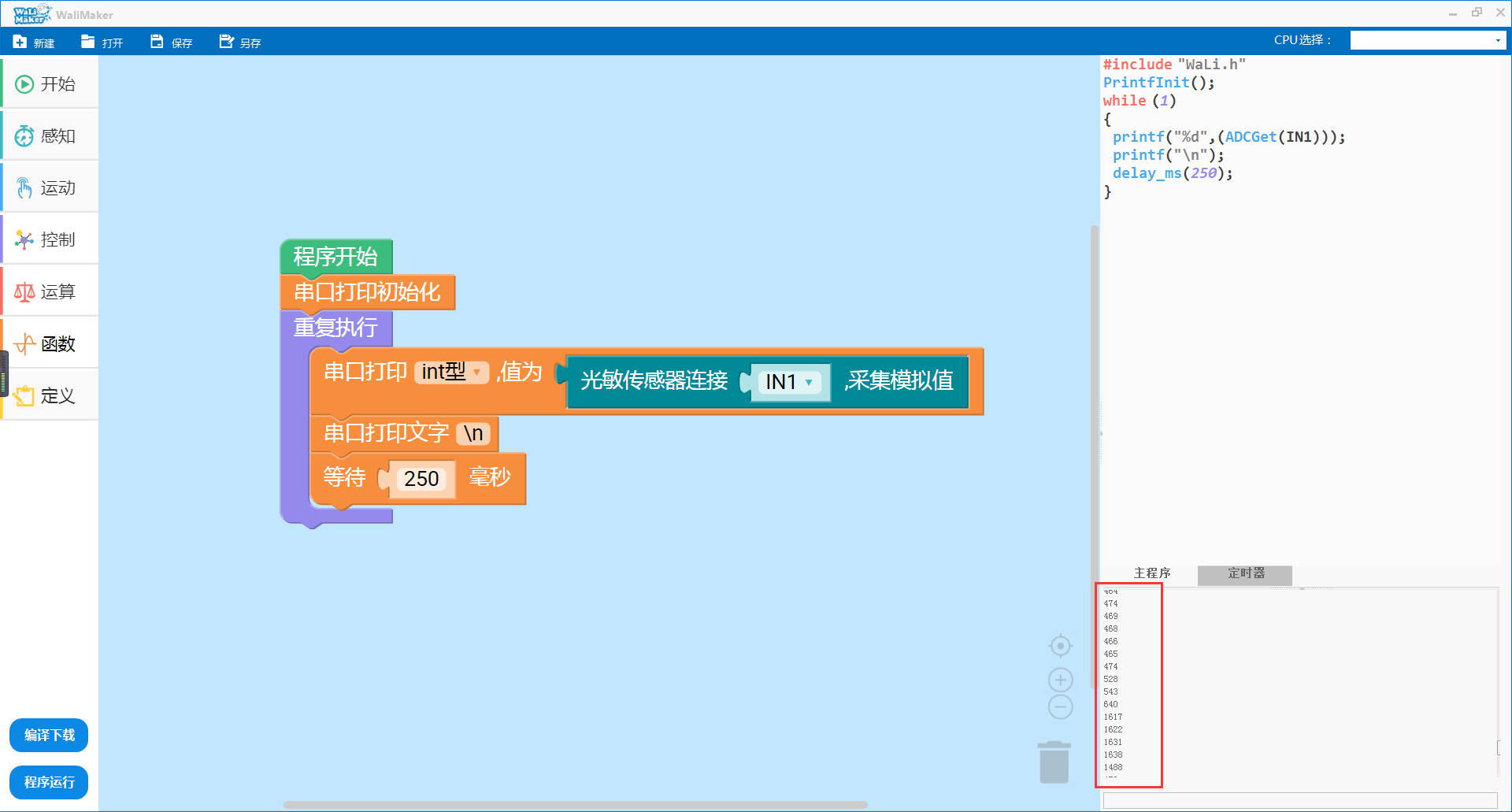

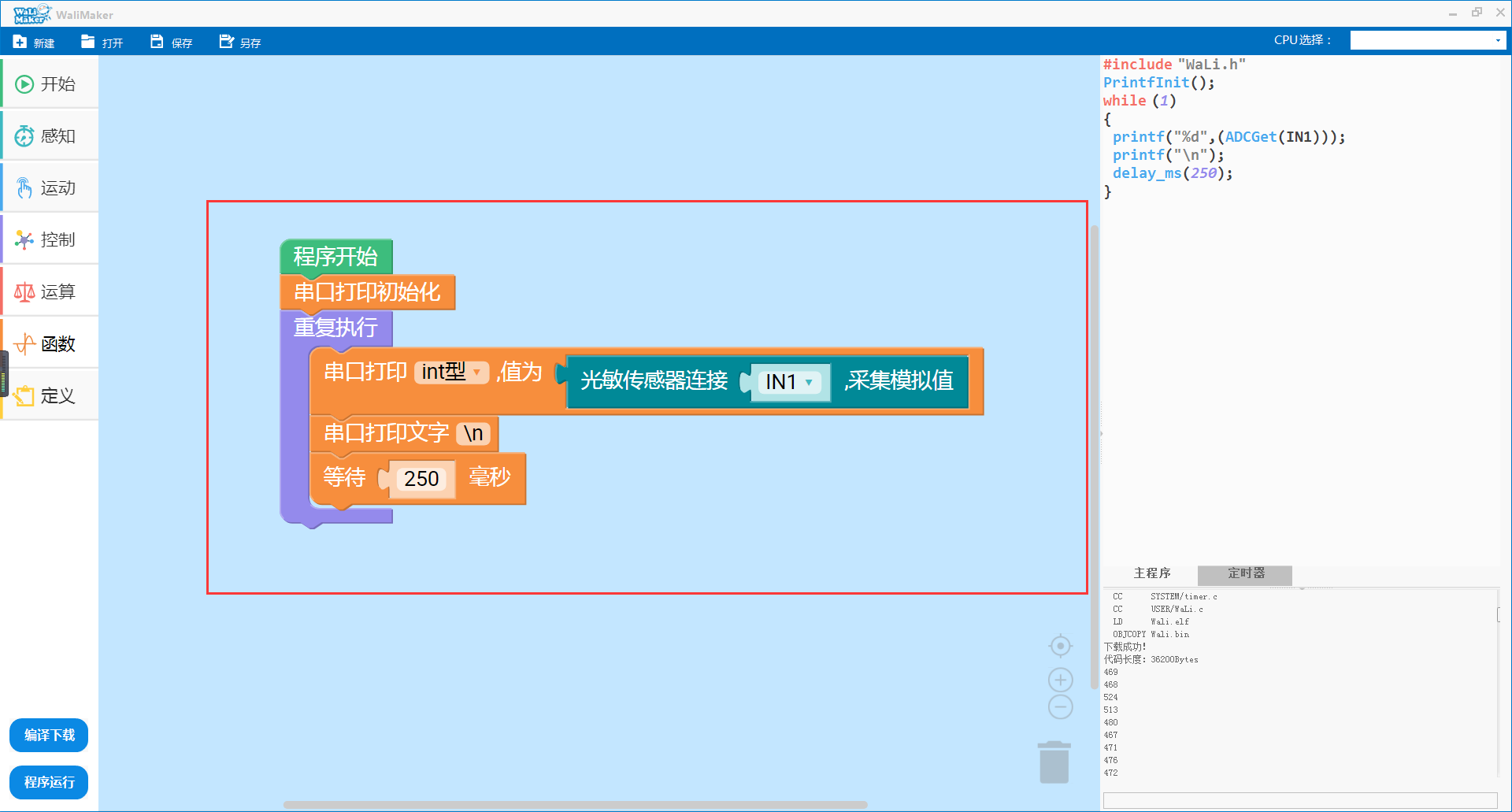

• 如图所示，串口打印区打印出了采集到的模拟信号的值，实验时将光敏敏传感器传感探头遮住，采集到的模拟信号值将会升高。

3 模块返修帮助

当出现以下情况时可联系售后进行返修：

• 出现光敏传感器模块上电后蓝色电源指示灯不亮的情况。
• 出现光敏传感器上电后蓝色电源指示灯虽然亮起，但是无论如何调节电位器，红色感应指示灯一直是亮着或者熄灭状态的情况。
• 发生接线错误而导致模块烧坏(此时闻到明显烧焦的气味且模无法正常编程使用可确认为烧坏)的情况。
• 因其他问题联系售后确认模块有问题后直接返修。

4 注意

• 如有问题请 钉钉/微信 联系售后解决。
• 模块说明书可能存在一些错漏与不足之处，如有发现还望大家帮忙指出，感谢！
