液晶显示模块

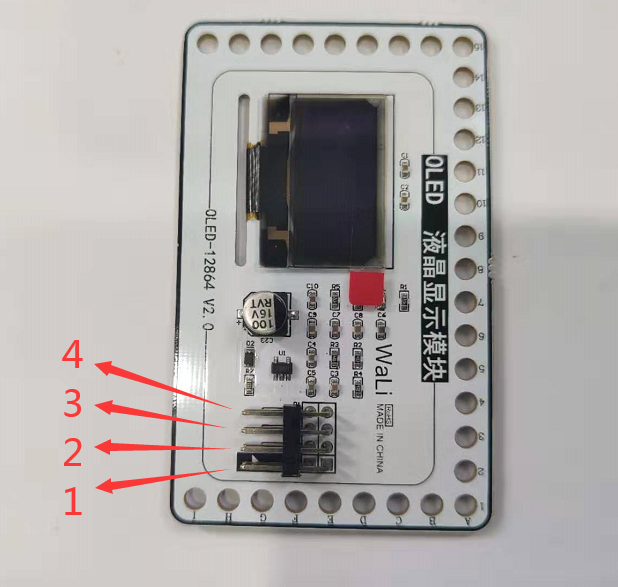

1 OLED液晶显示模块样式图
- 如上图所示,OLED液晶显示模块总共有四组排针接口,并且四组接口均为有效接口,因此接线时必须用4P的排线。
下面介绍一下这四组排针:
1、电源负极接线引脚,需与CPU板上的电源负极脚相连。
2、电源正极接线引脚,需与CPU板上的电源正极脚相连。
3、信号引脚1,该引脚必须接线。
4、信号引脚2,该引脚必须接线。
注意:接线时一定要严格按照 ''模块负极对CPU板负极,模块正极对CPU板正极'' 的原则进行接线, 切记不要正负极反接,或者将模块信号引脚接到电源正极或者负极。

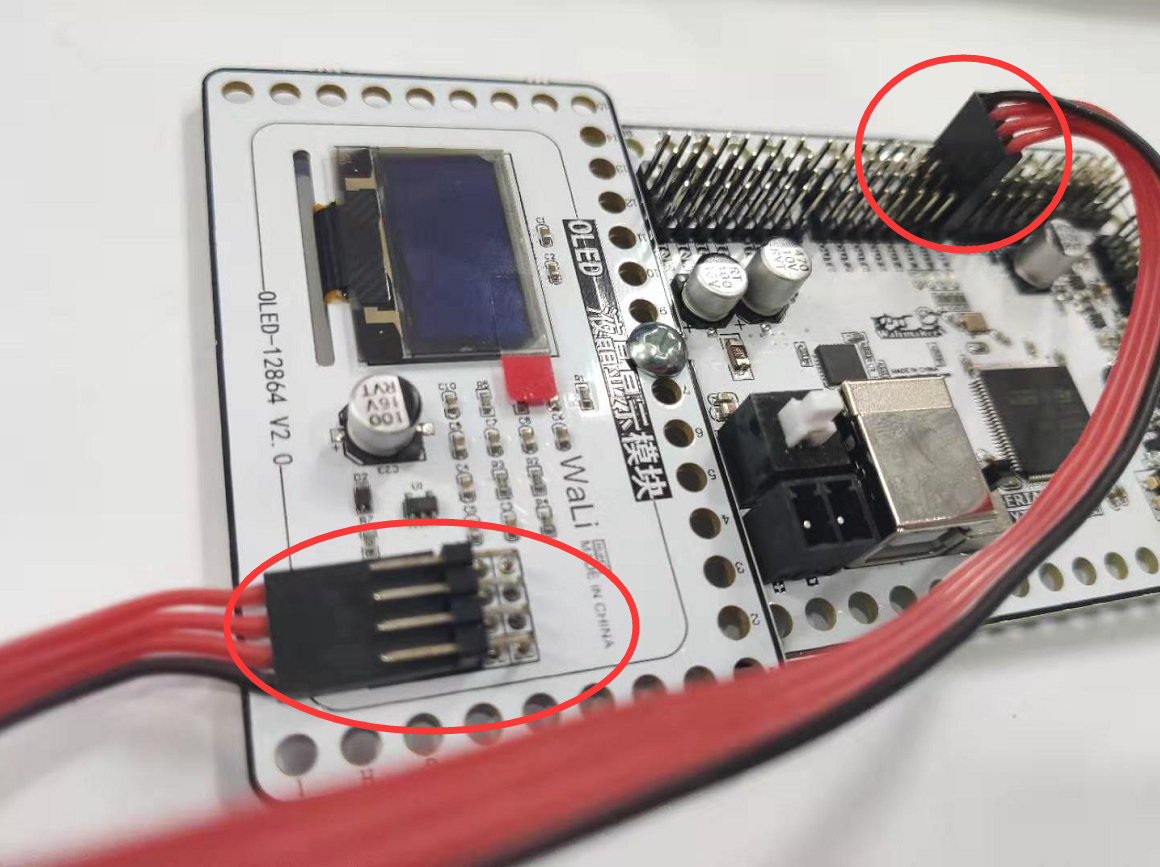

1.1 推荐的接线方式图
注意:OLED液晶显示模块需接到CPU板上标识有 OUT1-OUT8 的一排引脚上。上图中,模块与CPU板 OUT1口相连。
1.2 上电图
图略。
注意:正确接线并按下电源开关后,OLED液晶显示模块和CPU板不应出现冒烟、发出烧焦味道的情况。否则极有可能是接线错误,此时应迅速关掉电源或者拔掉排线,以防模块和CPU板因接线问题而导致的进一步损坏。
2 编程特点
- OLED液晶显示模块顾名思义就是一块显示屏,模块正确接线后,可通过编程软件编程实现利用该模块显示一些需要的信息的功能。

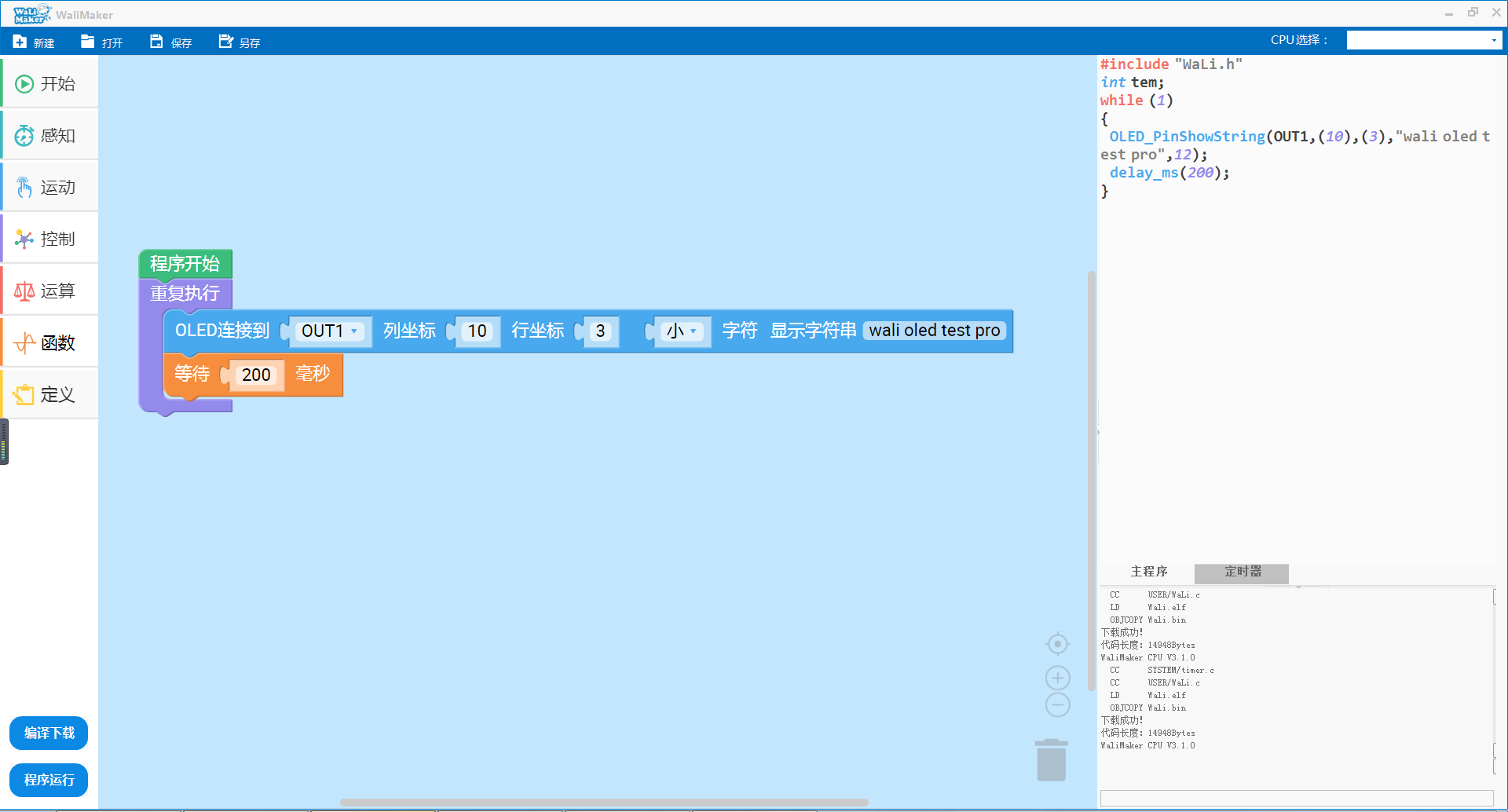

2.1 编程示例图

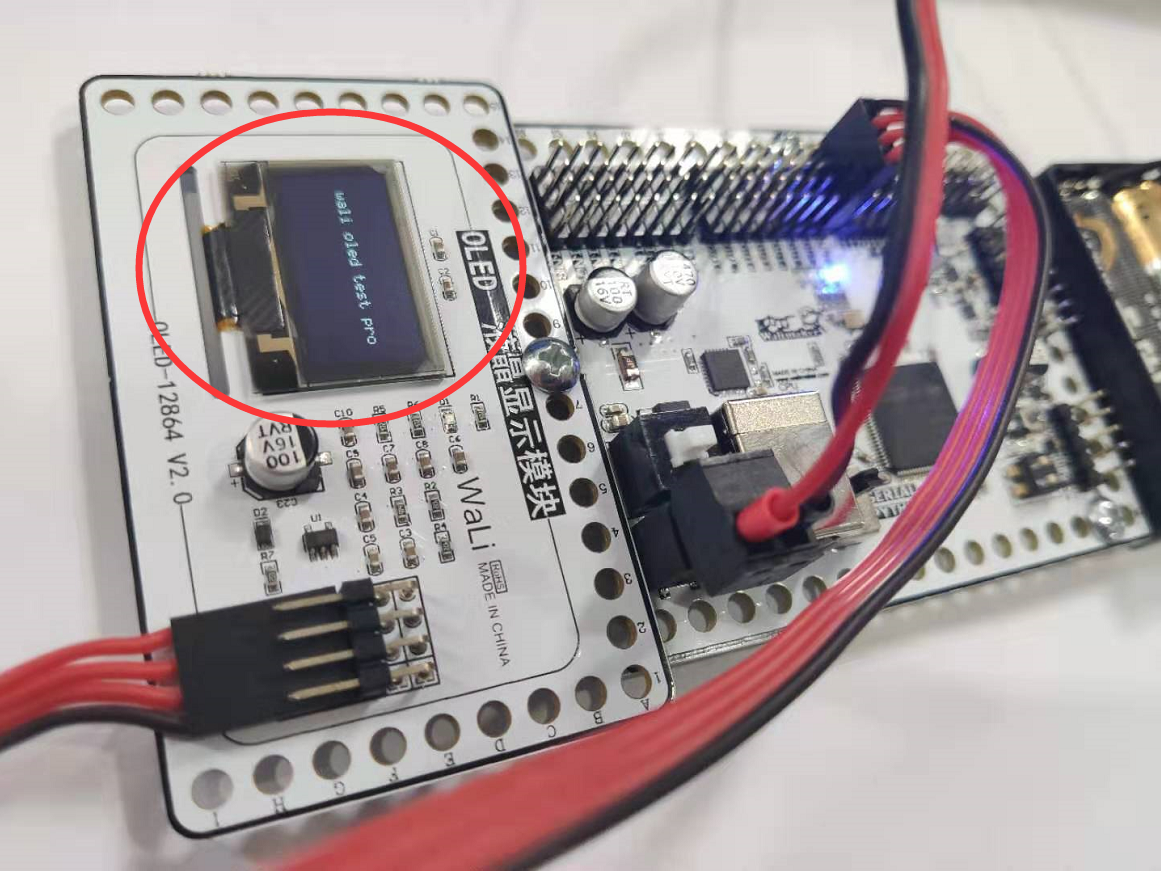

2.2 示例现象图
如图所示,OLED液晶显示模块上成功显示出跟编程代码中一样的字符。
3 模块返修帮助
当出现以下情况时可联系售后进行返修:
- 发生接线错误导致模块烧坏(此时闻到明显烧焦的气味且模块编程现象不对可确认为烧坏)的情况。
- 因其他问题联系售后确认模块有问题后直接返修。
4 注意
- 如有问题请 钉钉/微信 联系售后解决。
- 模块说明书可能存在一些错漏与不足之处,如有发现还望大家帮忙指出,感谢!
