蜂鸣器

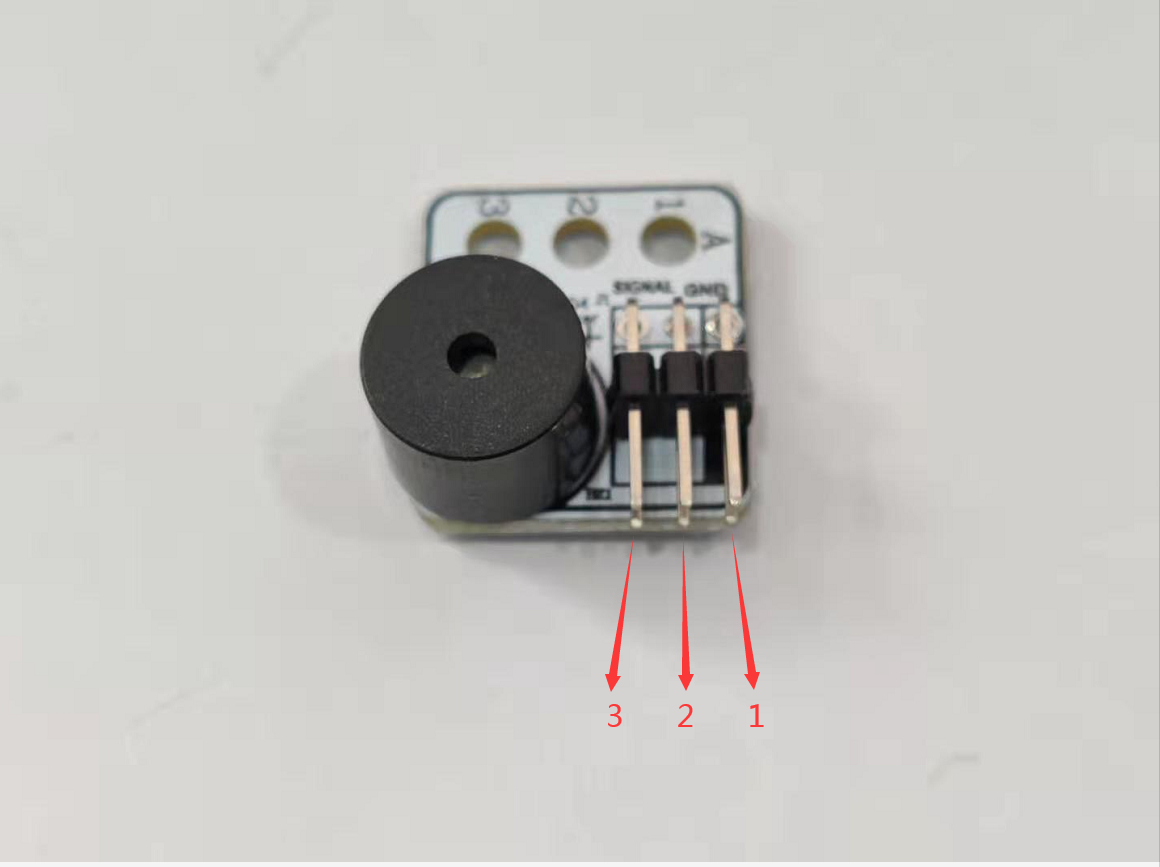

1 蜂鸣器模块样式图

• 如上图所示，蜂鸣器模块总共有三组排针接口，，但是只有两组有效接口，接线时根据编程可用3P的排线也可用4P的排线。
  下面介绍一下这三组排针：
  1、电源负极接线引脚，需与CPU板上的电源负极脚相连。
  2、无效引脚。
  3、信号引脚1。
  注意：蜂鸣器模块接线时只需要接负极和信号引脚1，这是因为 蜂鸣器模块 接在OUT引脚时，信号引脚1作为控制信号输出引脚的同时，还兼做蜂鸣器模块的供电引脚。

1.1 推荐的接线方式图

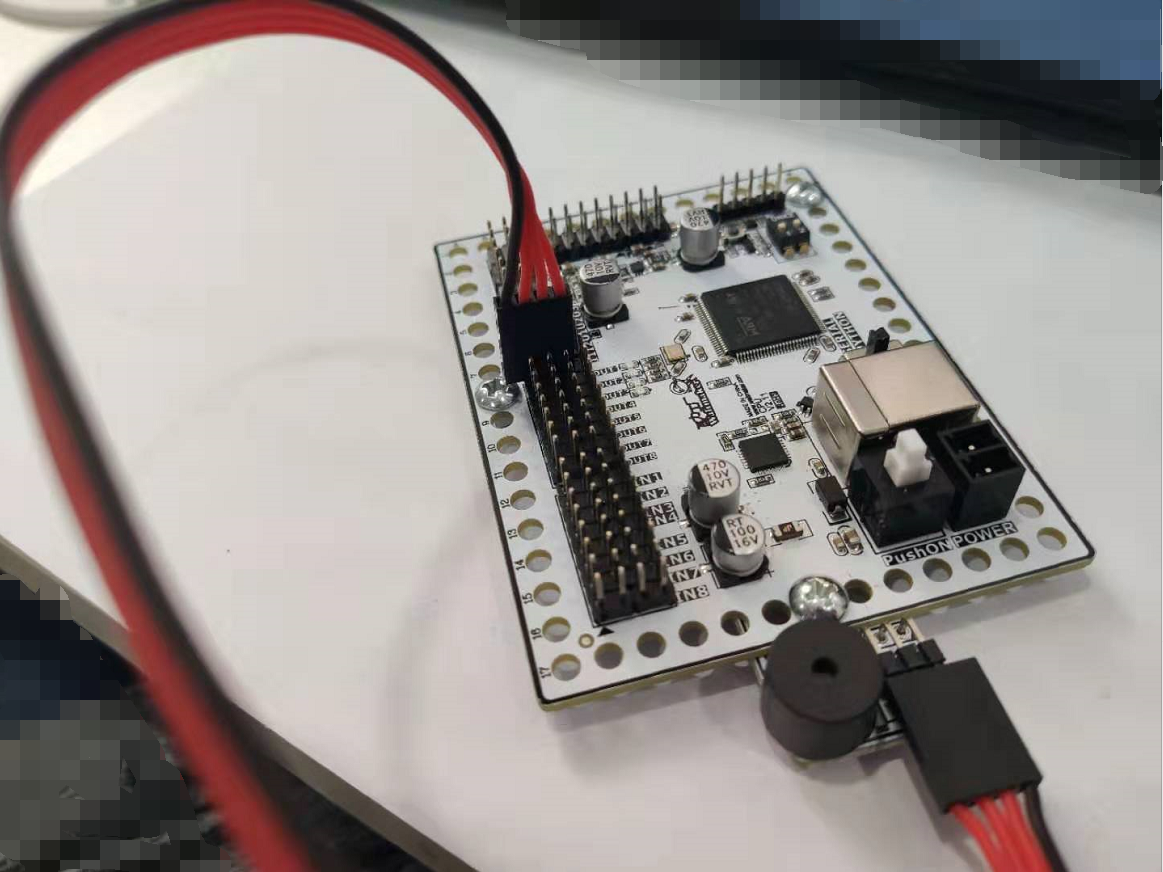

• 4P排线接线方式：

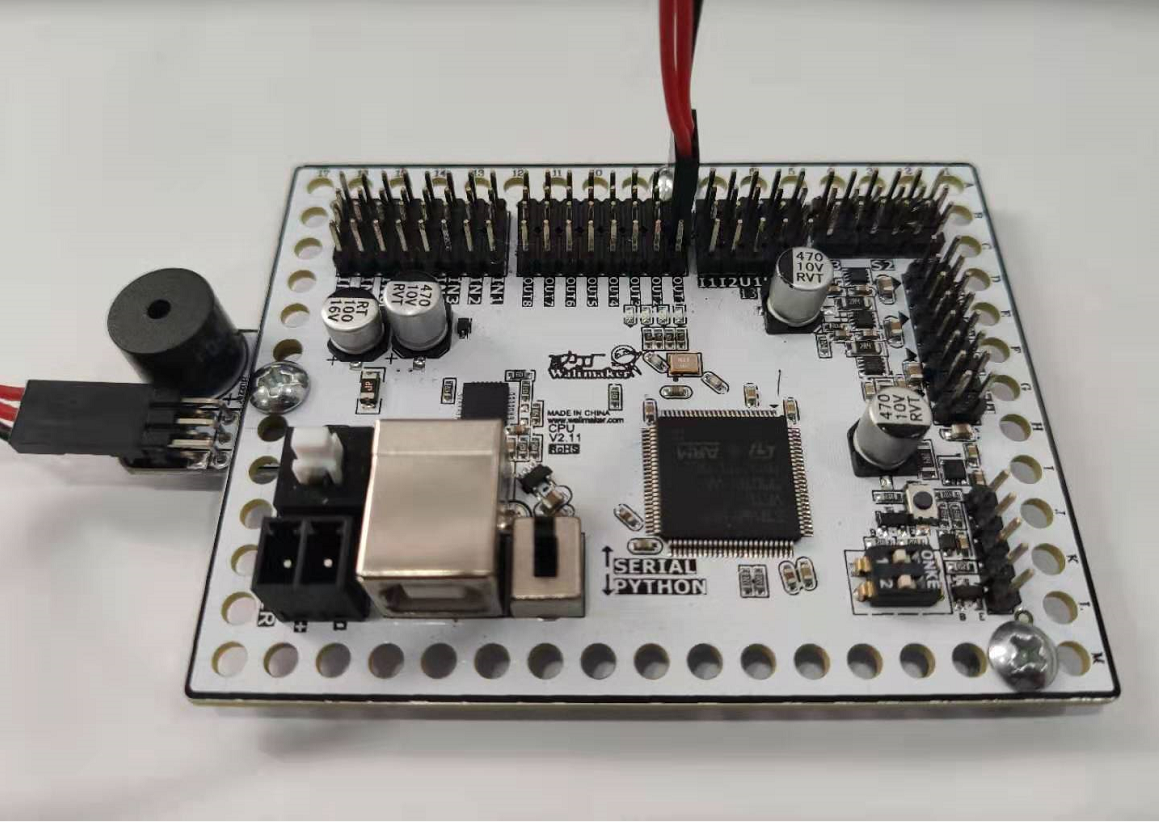

• 3P排线接线方式：

  注意：LED灯模块需接到CPU板上标识有 OUTx（x=1,2,3,4,5,6,7,8） 的一排引脚上，用3P、4P排线 接线均可。上图中，模块与CPU板 OUT1 口相连。

1.2 上电图

• 图略

2 编程特点

• 蜂鸣器模块是一种能发出类似蜂鸣声音的模块，编程时可用对应代码块控制器响声或者静默。

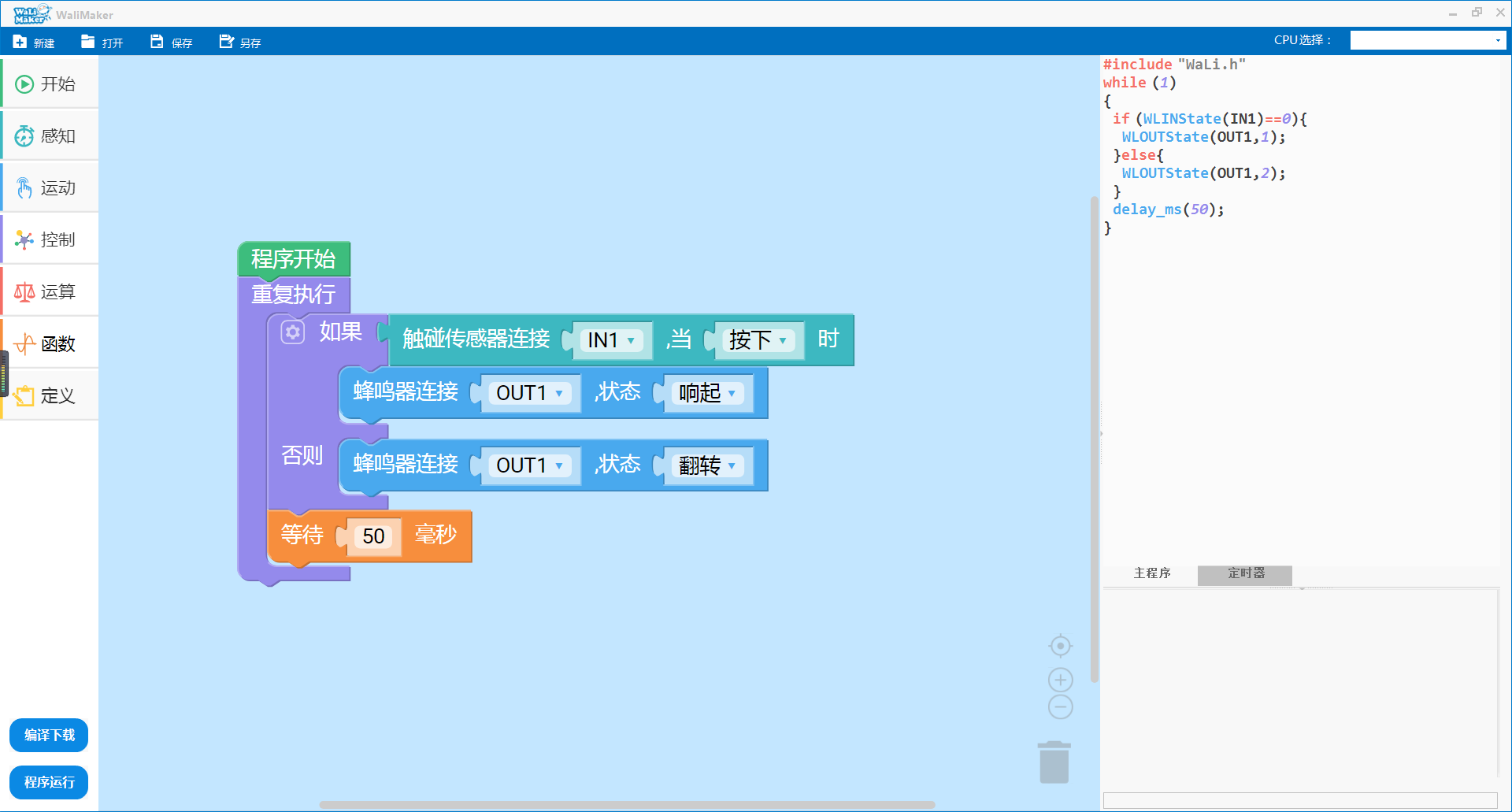

2.1 编程示例图

2.2 编程示例图

• 图略
• 当接在IN1的触碰传感器持续按下时，接在OUT1的蜂鸣器模块将会响起，否则它将静默。

3 模块返修帮助

当出现以下情况时可联系售后进行返修：

• 在正确编程和接线的前提下，蜂鸣器模块无反应(现象与代码不符合)的情况即可返修。
• 因接线错误导致模块烧坏的情况即可返修。

4 注意

• 如有问题请 钉钉/微信 联系售后解决。
• 模块说明书可能存在一些错漏与不足之处，如有发现还望大家帮忙指出，感谢！
