2.4G遥控接收V2

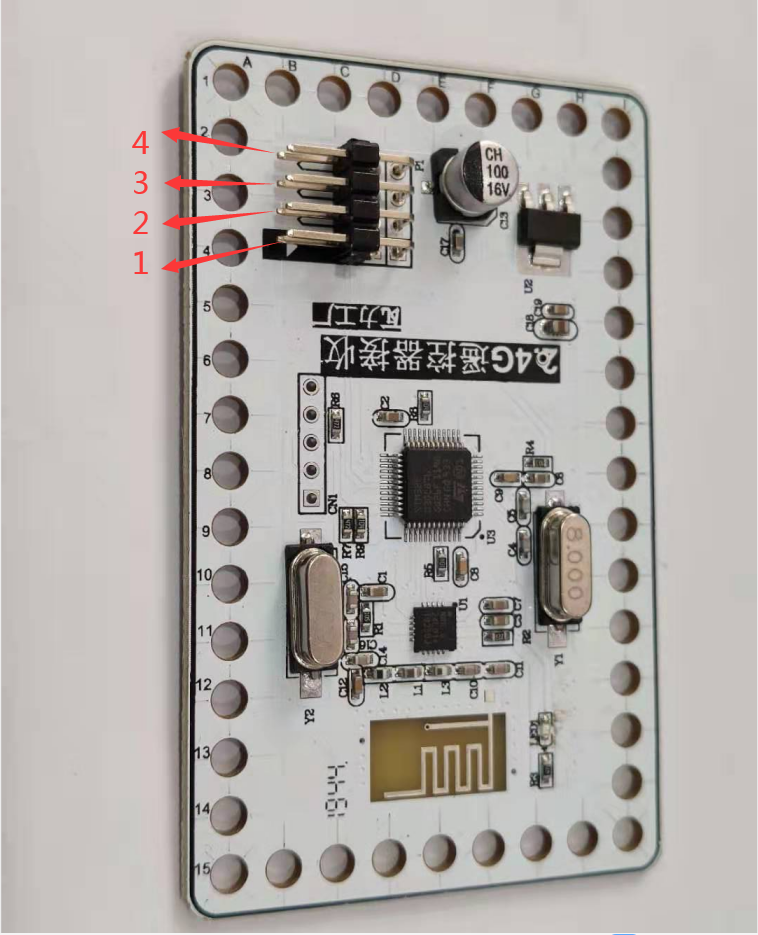

1 2.4G遥控接收板V2样式图
- 如上图所示,2.4G遥控接收板总共有四组排针接口,但是只有前三组为有效接口(因此3P排针版本和4P排针版本接口功能是一样的),接线时可用3P、4P的排线。
下面介绍一下这四组排针:
1、电源负极接线引脚,需与CPU板上的电源负极脚相连。
2、电源正极接线引脚,需与CPU板上的电源正极脚相连。
3、信号引脚1,该引脚必须接线。
4、无效引脚。
注意:接线时一定要严格按照 ''模块负极对CPU板负极,模块正极对CPU板正极'' 的原则进行接线, 切记不要正负极反接,或者将模块信号引脚接到电源正极或者负极。

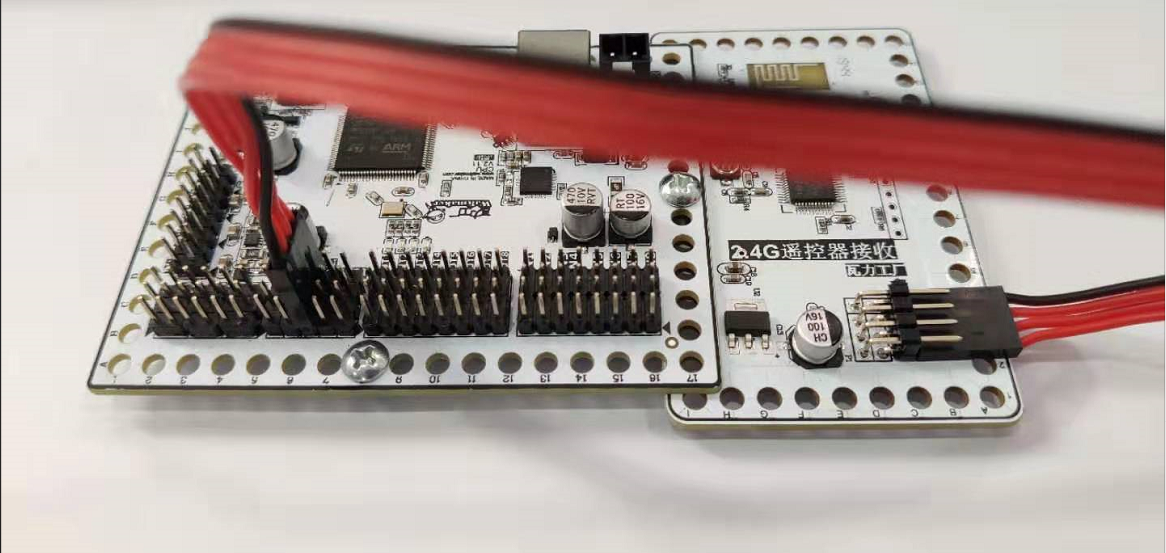

1.1 推荐的接线方式图
注意:2.4G遥控接收板需接到CPU板上标识有 U1 U2 U3 的一排引脚上, 3P、4P 排线接线均可。上图中,模块与CPU板 U1 口相连。
1.2 上电图
- 图略。
注意:正确接线并按下电源开关后,2.4G遥控接收板和CPU板不应出现冒烟、发出烧焦味道的情况。否则极有可能是接线错误,此时应迅速关掉电源或者拔掉排线,以防模块和CPU板因接线问题而导致的进一步损坏。
1.3 使用要点介绍
- 考虑到同一个场地可能有多套2.4G遥控器同时使用,2.4G遥控器之间势必会相互干扰。为了避免干扰,每对2.4G遥控器(发射板和接收板)都需要配对使用,上电后统一设定有默认的频道,同一频道的发射板和接收板才能配合使用。
- 每套2.4G遥控器出厂时已经配对完毕,发射板和接收板已经自动设定好一个默认的频道而无法再更改,接收板将绑定该发射板使用。也就是说,该套2.4G遥控器,发射板无法与其他接收板 或者 接收板无法与其他发射板 配合使用。
- 除了默认设定好的频道,每套2.4G遥控还能在上电后进行频道更改——上电后以默认的频道配对使用,再此基础上利用发射板对发射板和接收板的频道进行更改,但此更改在掉电后失效。
- V2版本的2.4G遥控器推荐在默认频道下使用,更改的频道数掉电后会失效(重新上电后就是默认的频道),使用起来比较麻烦,因此不推荐更改频道使用。在极小概率情况下会出现多套配对的遥控器默认频道数是一样的,此时可以混用,但是也会产生干扰,此时就有必要进行频道更改。
- 结合前述要点,如若某一套已经配对了的2.4G遥控器,无论发射板还是接收板损坏,均需要将发射板和接收板一起打包返修!!!
- 切记以上要点中,有不理解的请联系技术支持或者售后。
2 编程特点
- 2.4G遥控器接收板能够接受2.4G遥控器发射板发出的按键信号,2.4G遥控器接收板再通过信号引脚1将信号数据传递给CPU。接收到信号时,2.4G遥控器接收板上蓝色指示灯将会亮起(以此判断发射角度是否能够完整传达信号)。

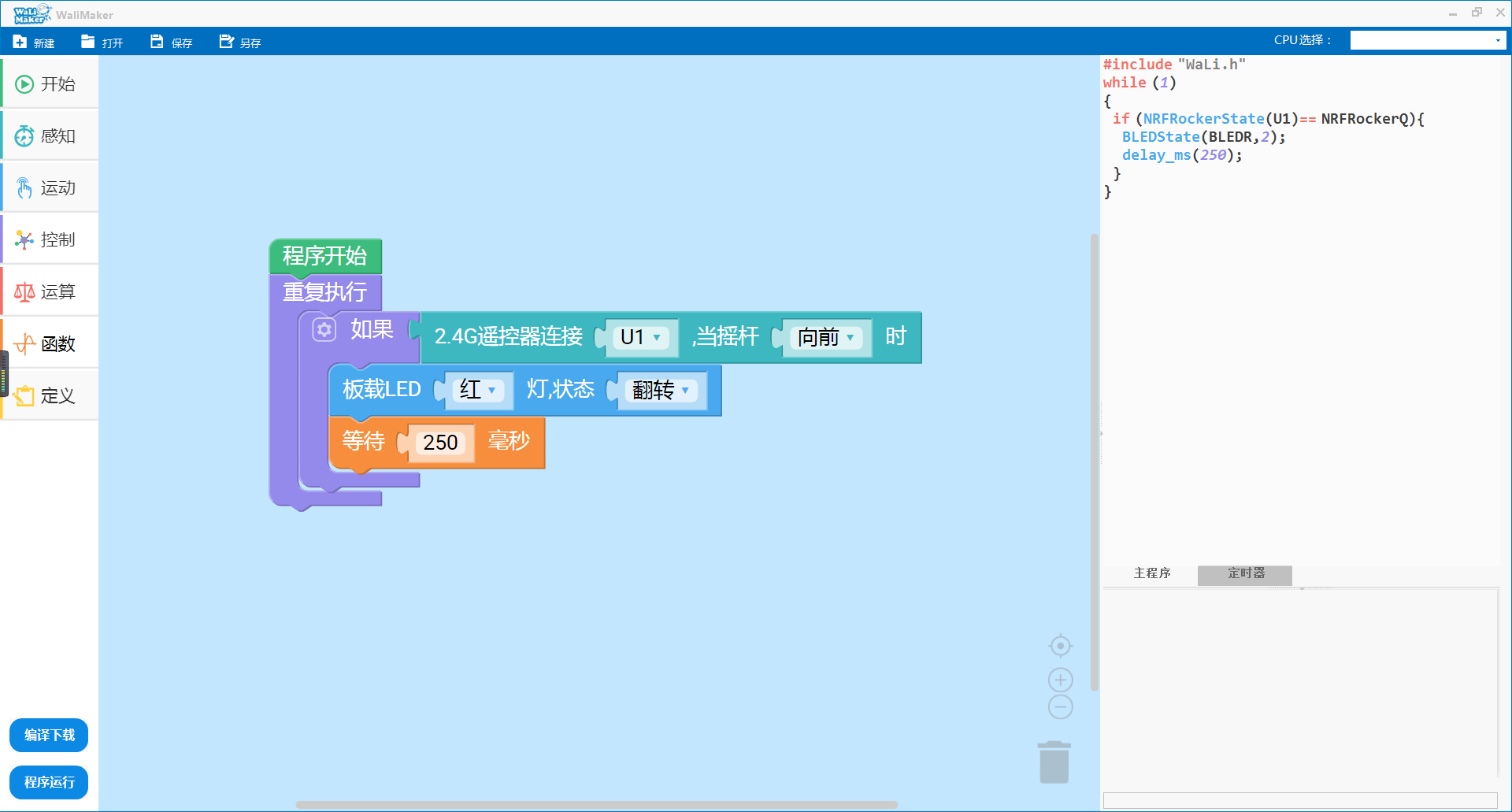

2.1 编程示例图
2.2 示例现象图
- 图略。
- 正确接线和下载代码运行后,当2.4G遥控器发射板持续持续将摇杆向前推时,2.4G遥控器接收板接收到信号后板载LED红灯将会闪烁。
3 模块返修帮助
当出现以下情况时可联系售后进行返修:
- 正确接线与编程的前提下,2.4G遥控器接收板能接收到红外遥控器发射板发出的信号(红外遥控器接收板上蓝色LED灯能够随着按键动作亮起),但是未出现应该出现的编程现象。
- 发生接线错误导致模块烧坏(此时闻到明显烧焦的气味且模块编程现象不对可确认为烧坏)的情况。
- 因其他问题联系售后确认模块有问题后直接返修。
4 注意
- 2.4G遥控器返修需要将发射板和接收板一起寄回返修,切记!!!
- 如有问题请 钉钉/微信 联系售后解决。
- 模块说明书可能存在一些错漏与不足之处,如有发现还望大家帮忙指出,感谢!
