三线直流马达

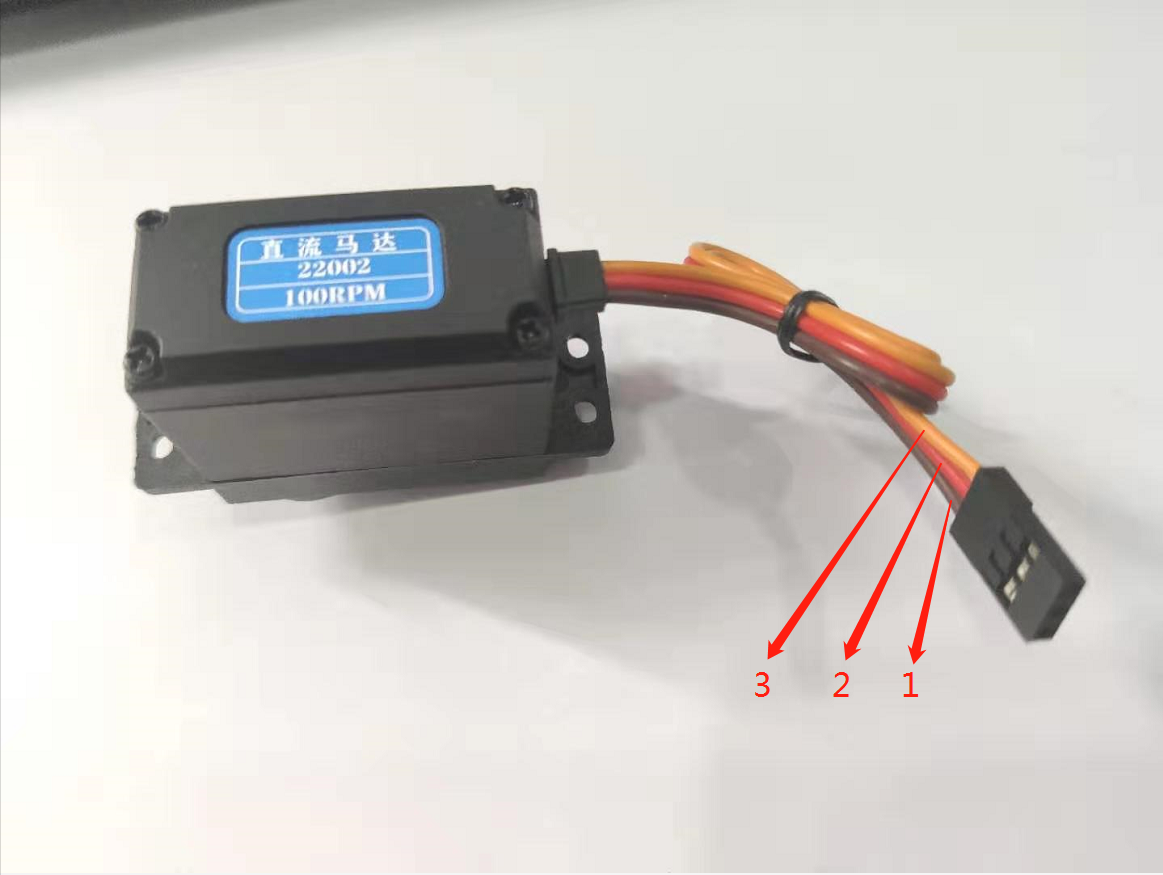

1 三线直流马达样式图
- 如上图所示,三线直流马达为3排线接口,其中三根线定义如下:
1、电源负极接线引脚,需与CPU板上的电源负极脚相连。
2、电源正极接线引脚,需与CPU板上的电源正极脚相连。
3、信号引脚1。 - 三线直流马达上会贴有铭牌,上面会标注有字样"直流马达"、"22002"、"100RPM"或者"200RPM",其中用户需要注意的是"直流马达"、"100RPM"以及"200RPM"。
"直流马达":表示该马达是直流马达。
"100RPM":表示该直流马达最大转速可达每分钟100转。
"200RPM":表示该直流马达最大转速可达每分钟200转。 - 注意:有些三线直流马达铭牌与图例可能不一致,但是一定会标有"直流马达"字样,并且三线直流马达均为3P排线,大家可依据此类条件确认马达是否是三线直流马达。另外如有不懂的地方可联系售后哦。

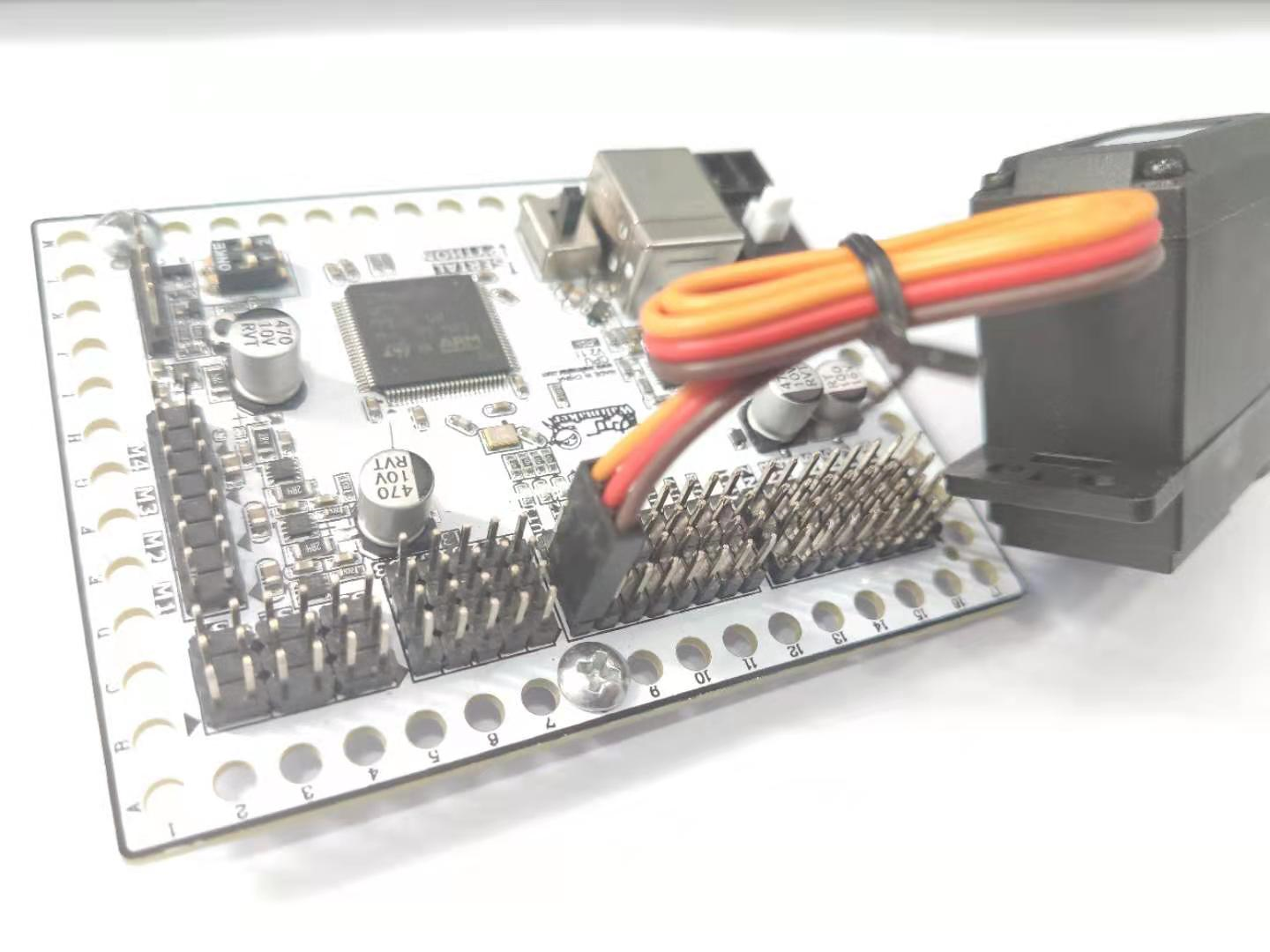

1.1 推荐的接线方式图
注意:三线直流马达需接到CPU板上标识有 OUTx(x=1,2,3,4,5,6,7,8) 的一排引脚上。上图中,三线直流马达与CPU板 OUT1 口相连。
1.2 上电图
- 略
2 编程特点
- 三线直流马达与两线直流马达一样均可通过编程实现正转反转(顺时针与逆时针),但是两者接线接口不一致。三线直流马达最多可同时接线8个三线直流马达,并且8个马达均可以单独编程,这与两线直流马达也是有区别的。
2.1 编程示例图
- 请查阅三线马达的帮助文档。
2.2 编程示例图
- 略
3 模块返修帮助
当出现以下情况时可联系售后进行返修:
- 在正确编程和接线的前提下,三线直流马达无反应(现象与代码不符合)的情况可联系售后确认是否返修。
- 三线直流马达接线排线出现断线的情况直接可进行返修。
4 注意
- 如有问题请 钉钉/微信 联系售后解决。
- 模块说明书可能存在一些错漏与不足之处,如有发现还望大家帮忙指出,感谢!
