LED灯模块

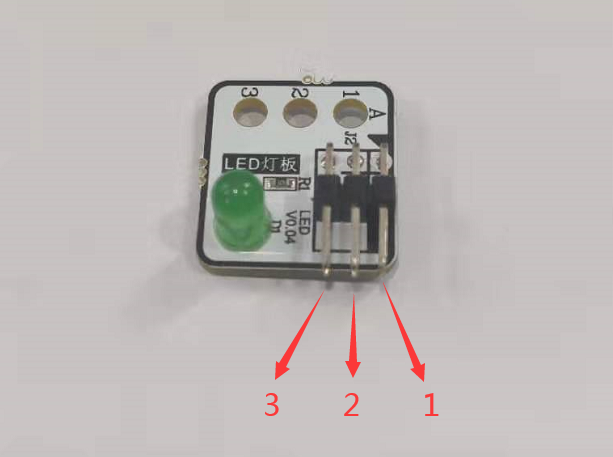

1 LED灯模块样式图
- 如上图所示,LED灯模块总共有三组排针接口,,但是只有两组有效接口,接线时根据编程可用3P的排线也可用4P的排线。
下面介绍一下这三组排针:
1、电源负极接线引脚,需与CPU板上的电源负极脚相连。
2、无效引脚。
3、信号引脚1。
注意:LED灯模块接线时只需要接负极和信号引脚1,这是因为 LED灯模块 接在OUT引脚时,信号引脚1作为控制信号输出引脚的同时,还兼做LED灯模块的供电引脚。

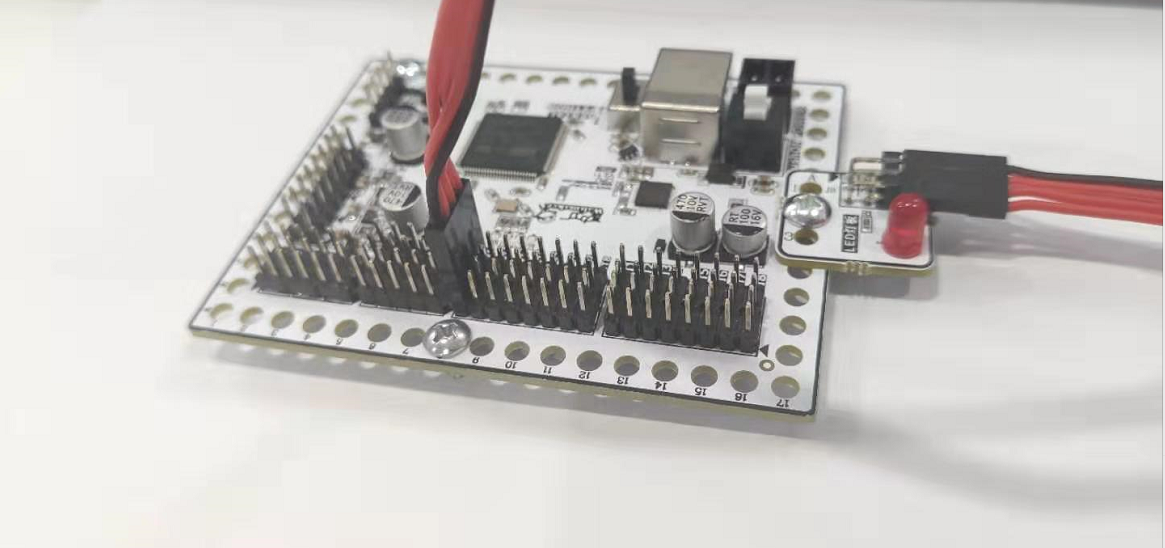

1.1 推荐的接线方式图
注意:LED灯模块需接到CPU板上标识有 OUTx(x=1,2,3,4,5,6,7,8) 的一排引脚上,用3P、4P排线 接线均可。上图中,模块与CPU板 OUT1 口相连。
1.2 上电图
- 图略
2 编程特点
- LED灯模块有两个编程代码块,其中一个代码块可控制LED灯模块亮灭,另一个代码块则根据输入的亮度值控制模块亮度。

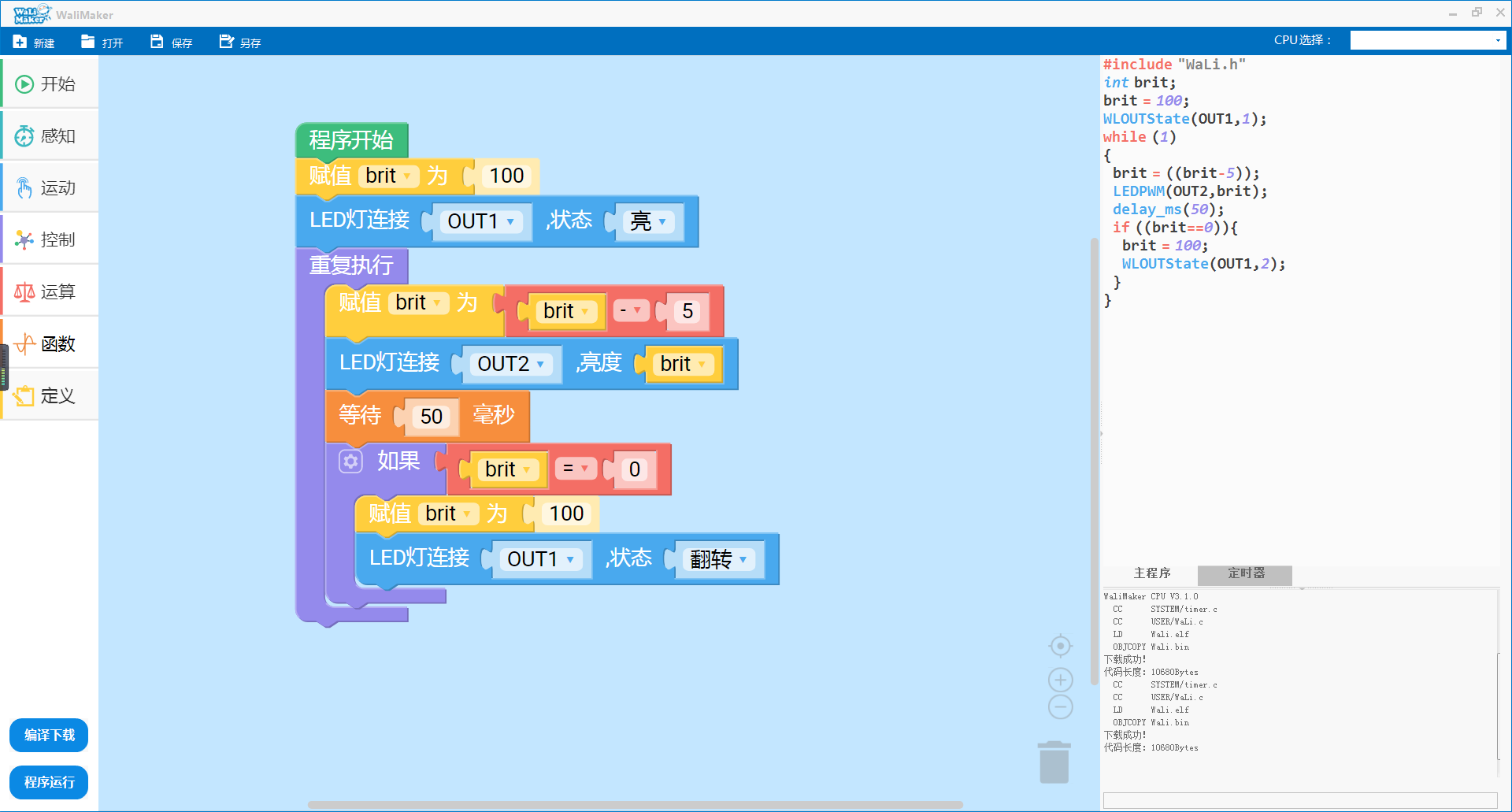

2.1 编程示例图
2.2 编程示例图
- 图略
- 该例程现象:接在OUT2的LED模块不断从最亮(亮度为100)减少到最暗(亮度为0,即灭状态),每次亮度减少到0时,接在OUT1的LED灯均会翻转状态。大家可自行编程、接线观察实验现象,也可在此基础上做创意性的改动。
3 模块返修帮助
当出现以下情况时可联系售后进行返修:
- 在正确编程和接线的前提下,LED灯模块无反应(现象与代码不符合)的情况即可返修。
- 因接线错误导致模块烧坏的情况即可返修。
4 注意
- 如有问题请 钉钉/微信 联系售后解决。
- 模块说明书可能存在一些错漏与不足之处,如有发现还望大家帮忙指出,感谢!
