温度传感器

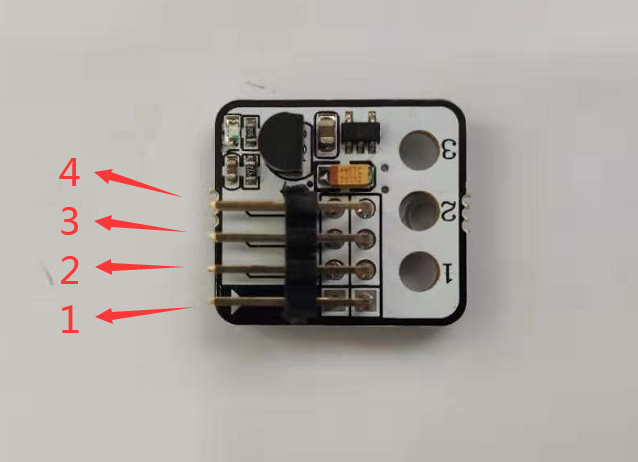

1 DS18B20温度传感器模块样式图

• 如上图所示，DS18B20温度传感器总共有四组排针接口，但其中只有三组有效接口（1 、2 、3），因此接线时可用3P、4P的排线。
  下面介绍一下这四组排针：
  1、电源负极接线引脚，需与CPU板上的电源负极脚相连。
  2、电源正极接线引脚，需与CPU板上的电源正极脚相连。
  3、信号引脚1，该引脚必须接线。
  4、无效引脚。
  注意：接线时一定要严格按照 ''模块负极对CPU板负极，模块正极对CPU板正极'' 的原则进行接线， 切记不要正负极反接，或者将模块信号引脚接到电源正极或者负极。

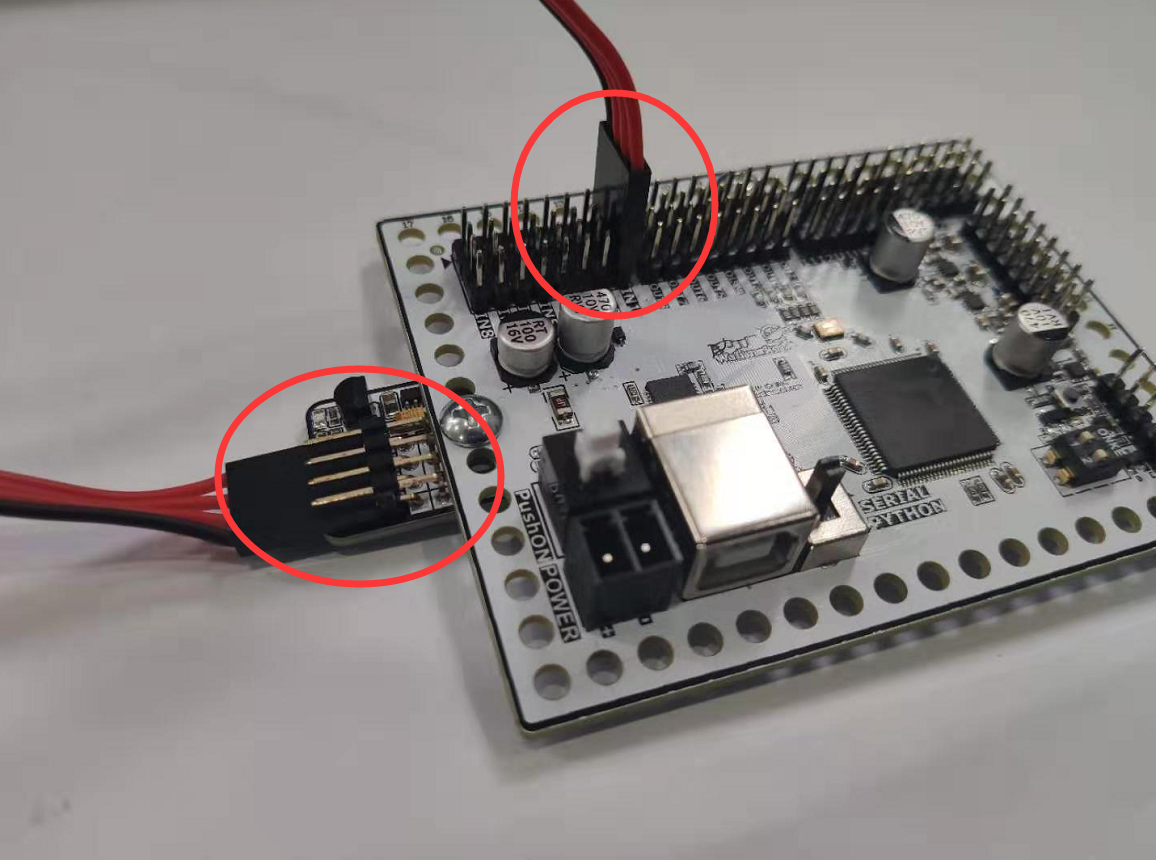

1.1 推荐的接线方式图

注意：DS18B20温度传感器模块需接到CPU板上标识有 IN1-IN8 的一排引脚上。上图中，模块与CPU板 IN1口相连。

1.2 上电图

图略。
注意：正确接线并按下电源开关后，DS18B20温度传感器模块和CPU板不应出现冒烟、发出烧焦味道的情况。否则极有可能是接线错误，此时应迅速关掉电源或者拔掉排线，以防模块和CPU板因接线问题而导致的进一步损坏。

2 编程特点

• DS18B20温度传感器模块正确接线后，可通过编程软件编程获取当前周围环境的温度。

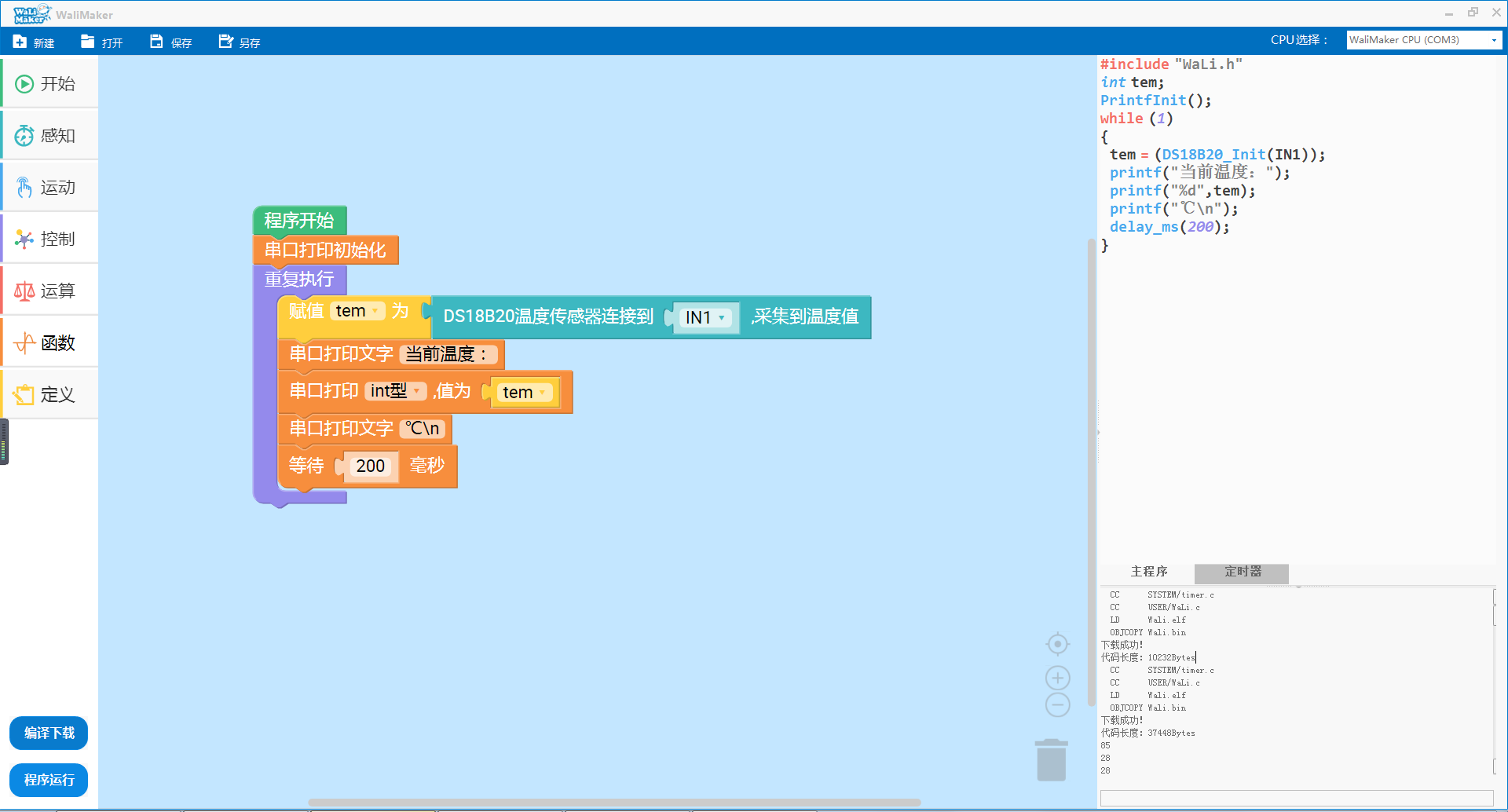

2.1 编程示例图

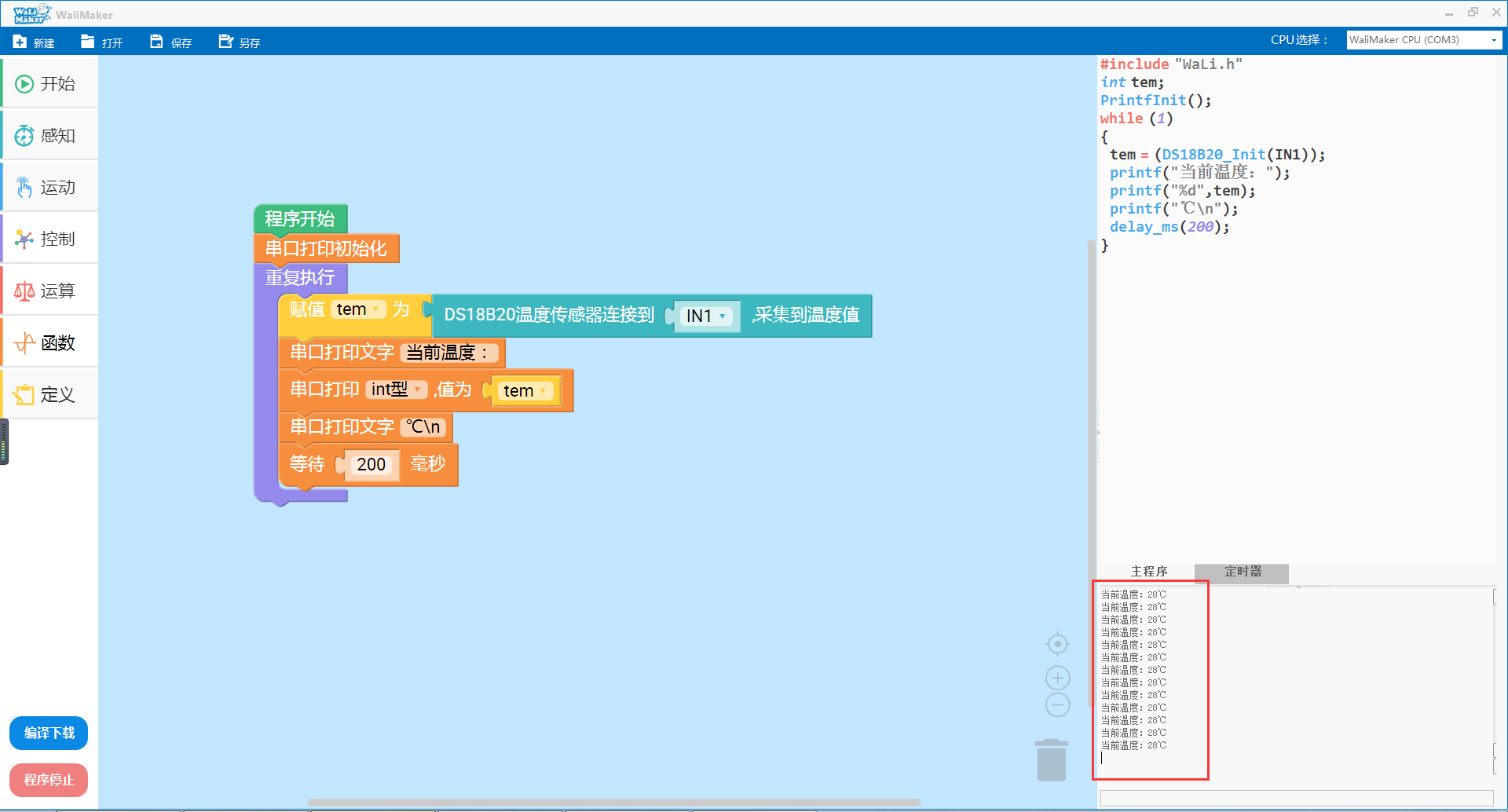

2.2 示例现象图

如图所示，右下角串口打印区域不断打印显示出当前温度。

3 模块返修帮助

当出现以下情况时可联系售后进行返修：

• 发生接线错误导致模块烧坏(此时闻到明显烧焦的气味且模块编程现象不对可确认为烧坏)的情况。
• 因其他问题联系售后确认模块有问题后直接返修。

4 注意

• 如有问题请 钉钉/微信 联系售后解决。
• 模块说明书可能存在一些错漏与不足之处，如有发现还望大家帮忙指出，感谢！
