电位器V3.0

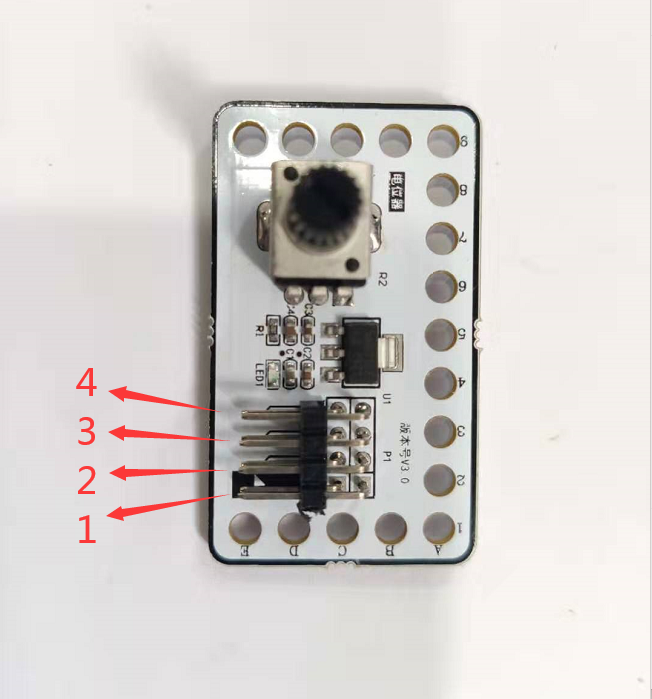

1 电位器V3.0模块样式图
- 如上图所示,电位器V3.0模块总共有四组排针接口,但是只有三组(1 、2 、3)为有效接口,因此接线时可以用3P、4P的排线。
下面介绍一下这四组排针:
1、电源负极接线引脚,需与CPU板上的电源负极脚相连。
2、电源正极接线引脚,需与CPU板上的电源正极脚相连。
3、信号引脚1,该引脚必须接线。
4、无效接口。
注意:接线时一定要严格按照 ''模块负极对CPU板负极,模块正极对CPU板正极'' 的原则进行接线, 切记不要正负极反接,或者将模块信号引脚接到电源正极或者负极。

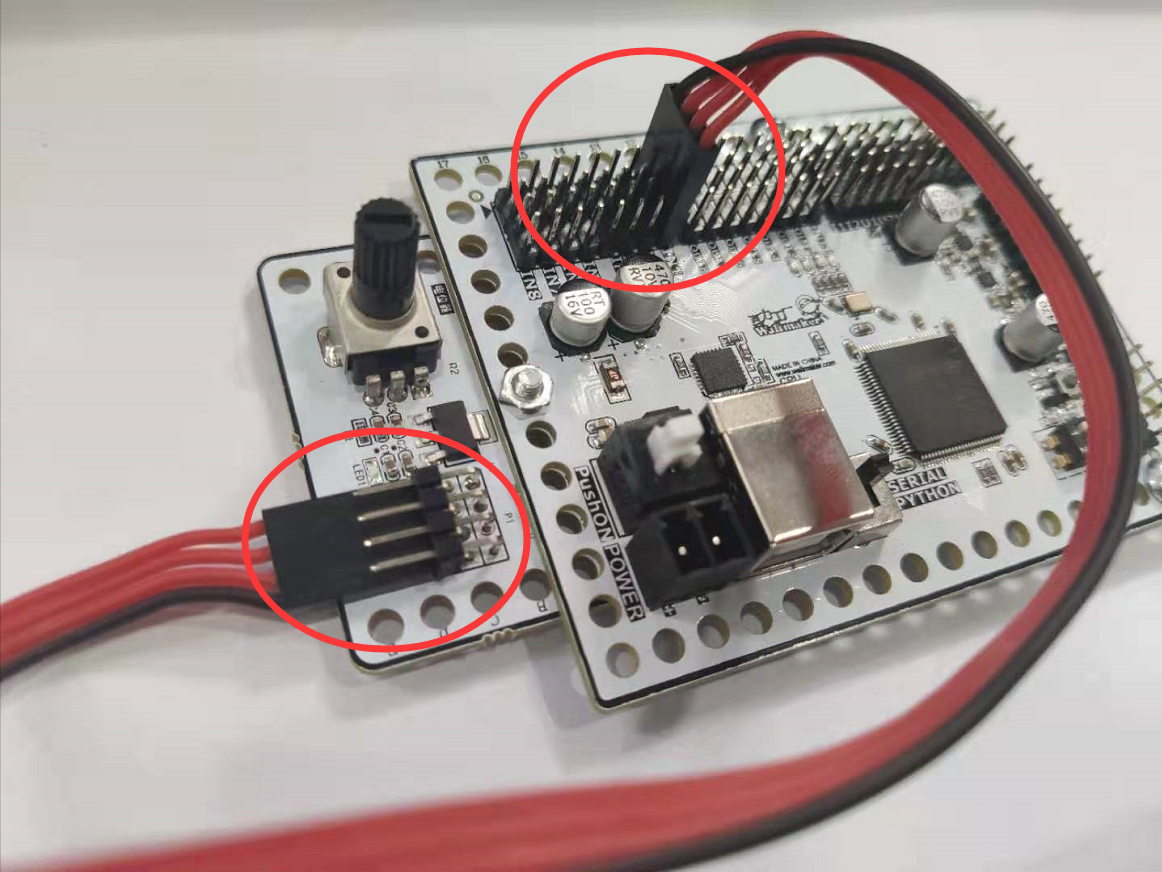

1.1 推荐的接线方式图
注意:电位器V3.0模块需接到CPU板上标识有 IN1-IN8 的一排引脚上。上图中,模块与CPU板 IN1口相连。

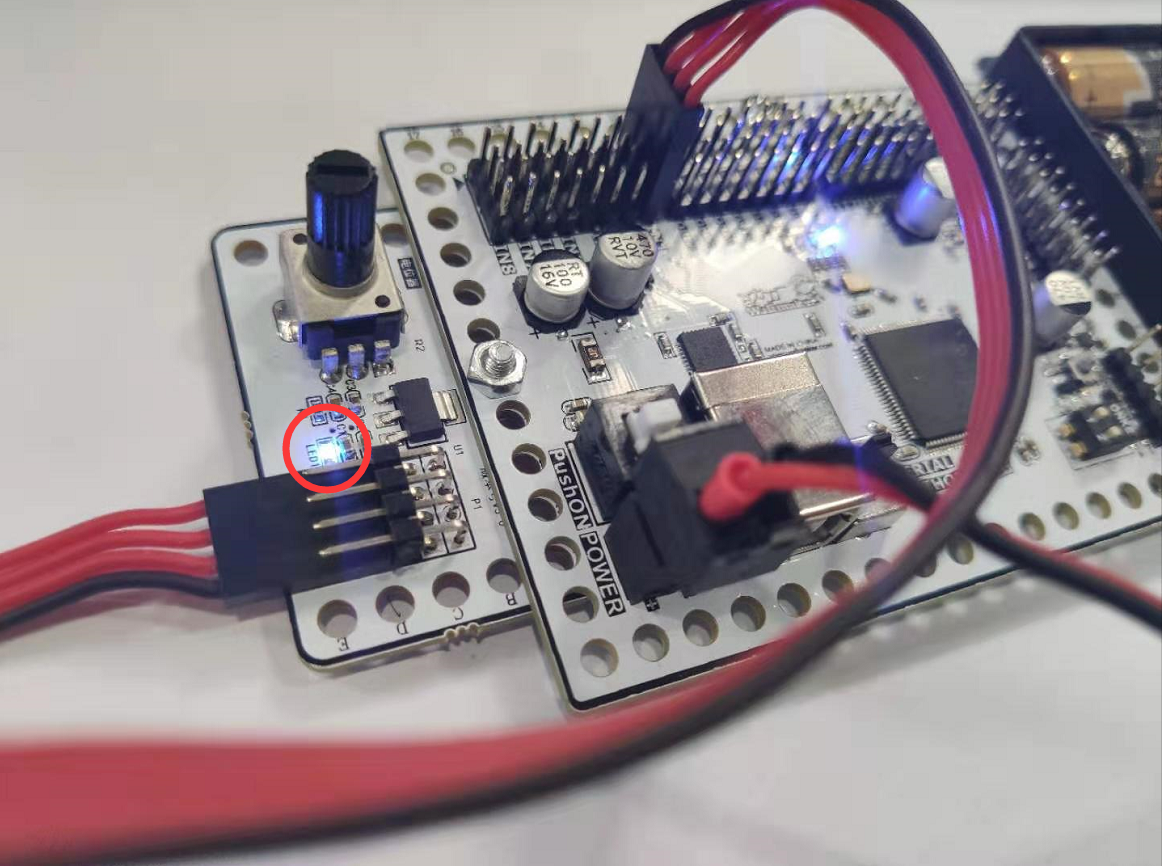

1.2 上电图
正确接线并按下电源开关后,电位器V3.0模块上蓝色电源指示灯亮起,如下图所示。
注意:正确接线并按下电源开关后,电位器V3.0模块和CPU板不应出现冒烟、发出烧焦味道的情况。否则极有可能是接线错误,此时应迅速关掉电源或者拔掉排线,以防模块和CPU板因接线问题而导致的进一步损坏。
2 编程特点
- 上电后电位器V3.0模块信号引脚1将输出 0-3v 电压(可通过旋钮调节),对应的代码块可采集到对应的模拟值 [0-4096]。该模块的编程特点就是需要采集模拟值数据,并合理利用该数据。

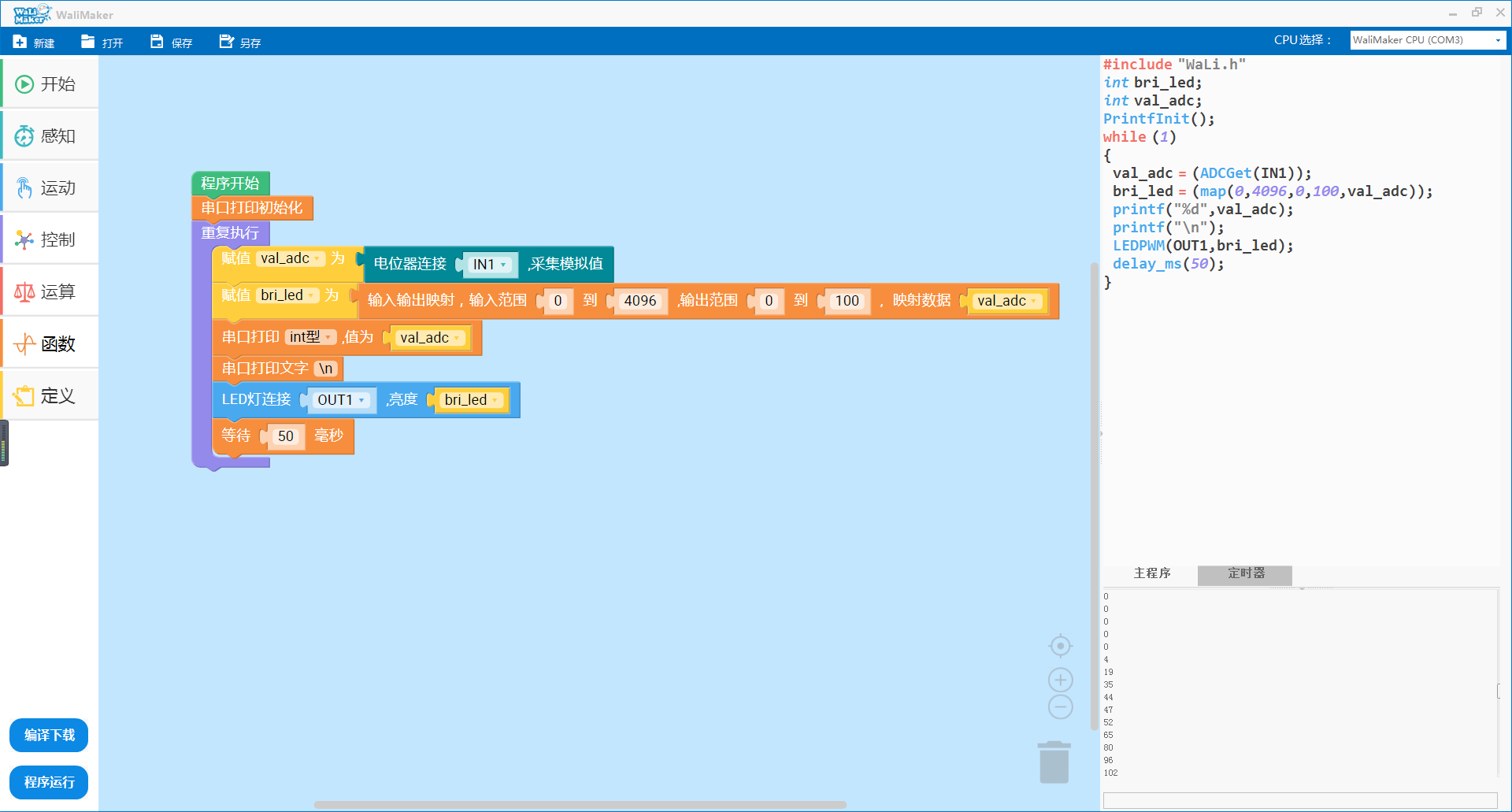

2.1 编程示例图
图示代码解释:先采集到模块的模拟数据,赋值给名为val_adc的变量,因此该变量的数值范围为[0-4095]。接着通过映射代码块,将该变量的数据映射到[0-100]范围,并赋值给名为bri_led的变量,同时将该变量的值打印出来,且设定接在OUT1 口的LED灯亮度为该变量的值。

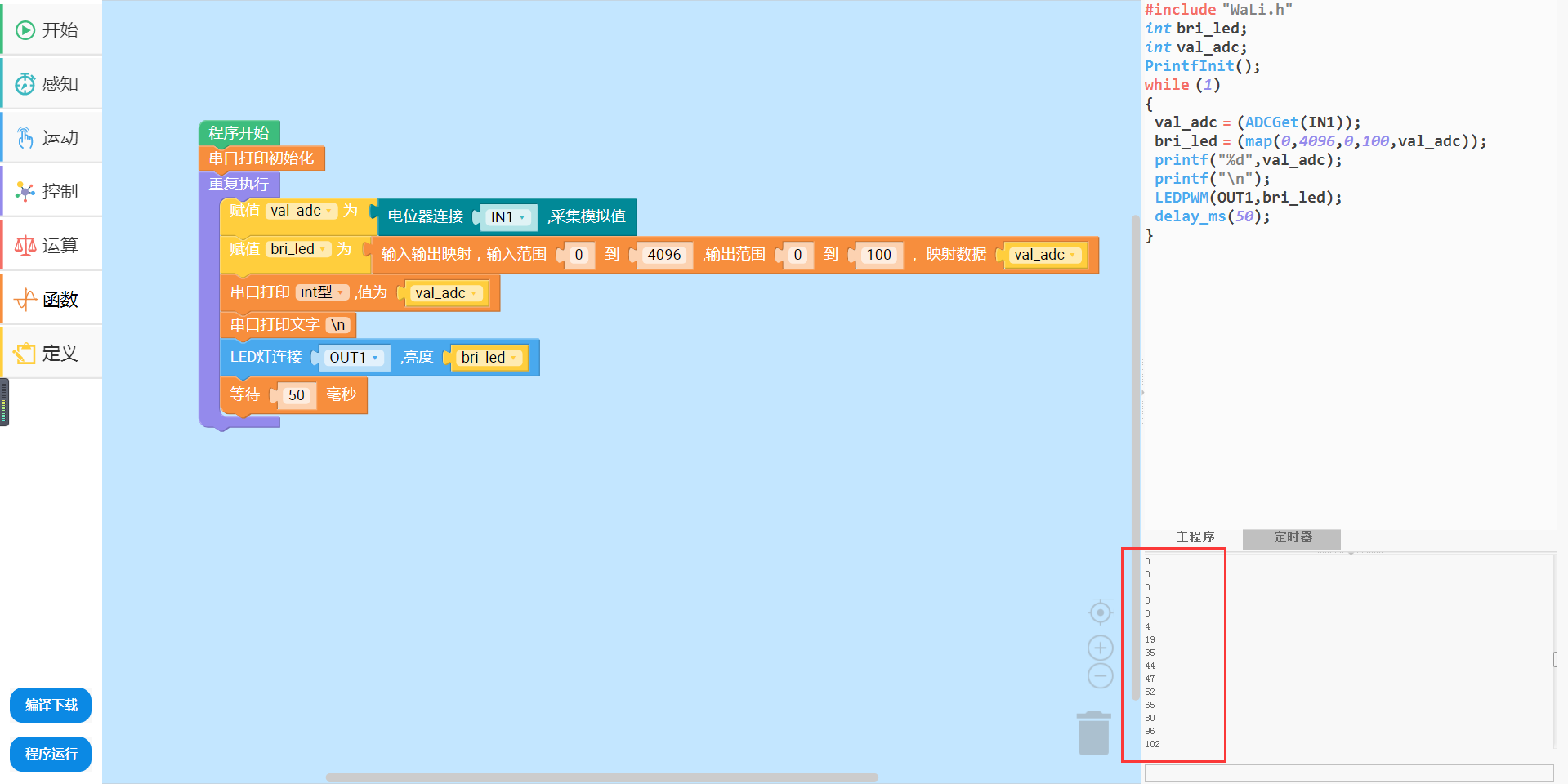

2.2 示例现象图
上图为串口打印出的数据。

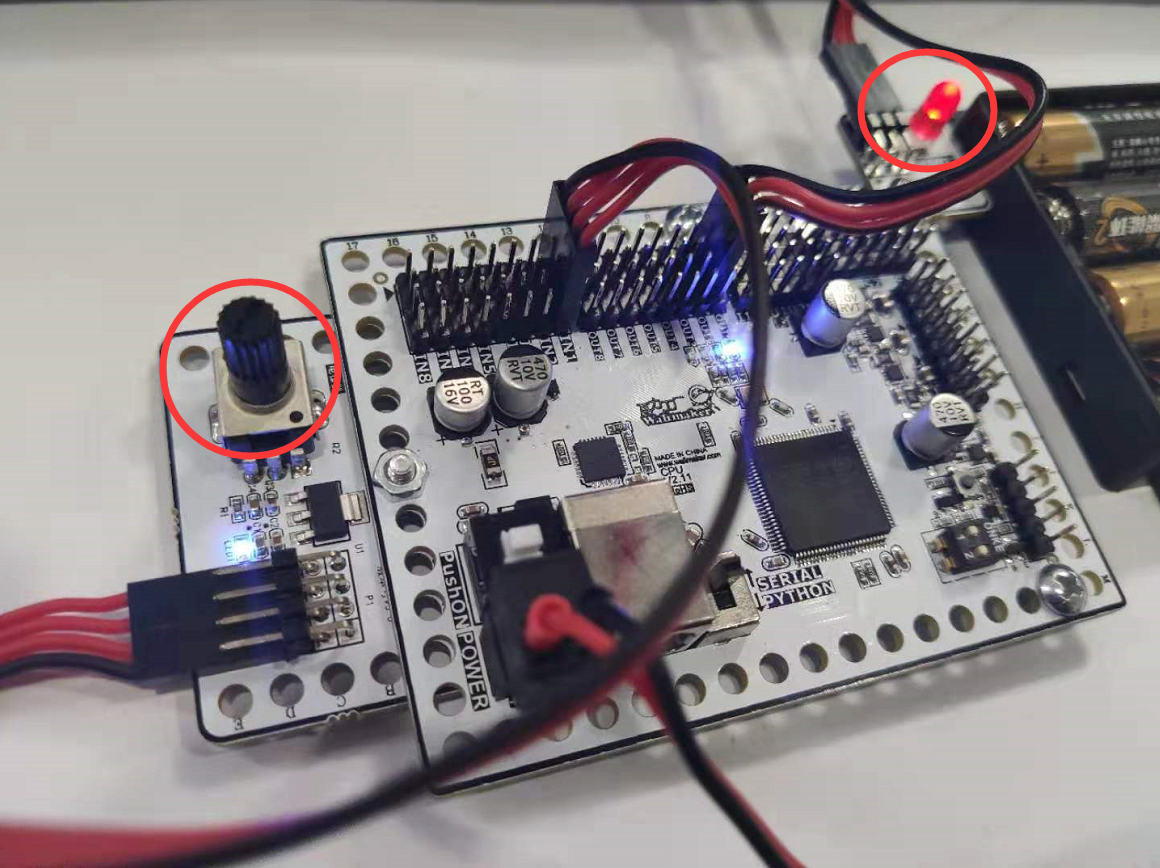

手动调节旋钮,可观察到LED灯亮度随之变亮变暗(请自行动手编程与搭建观察现象)。
3 模块返修帮助
当出现以下情况时可联系售后进行返修:
- 出现传感器模块上电后蓝色电源指示灯不亮的情况。
- 发生接线错误导致模块烧坏(此时闻到明显烧焦的气味且模块编程现象不对可确认为烧坏)的情况。
- 因其他问题联系售后确认模块有问题后直接返修。
4 注意
- 如有问题请 钉钉/微信 联系售后解决。
- 模块说明书可能存在一些错漏与不足之处,如有发现还望大家帮忙指出,感谢!
